Nasuwka konektorowa N 2,8-0,5/0,8 NC (opak 100szt) | E10KN-01010200201 Ergom

Alternatywny kod produktu: N 2,8-0,5/0,8 NC (100 SZT.)

Opis i Kluczowe Cechy

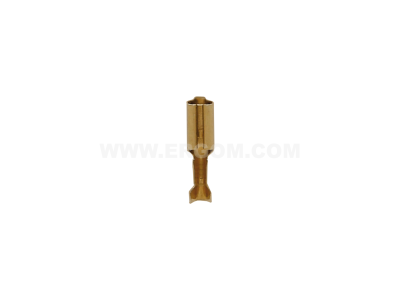

Nasuwka konektorowa N 2,8-0,5/0,8 NC (symbol E10KN-01010200201) to nieizolowana złączka typu Faston o szerokości styku 2,8 mm, przeznaczona do szybkiego łączenia przewodów bez lutowania. Opakowanie zawiera 100 sztuk, co zapewnia zapas do wielu połączeń w instalacjach elektrycznych.

• Szerokość styku 2,8 mm: standardowy wymiar kompatybilny z większością konektorów i gniazd w aparaturze modułowej, przekaźnikach i stycznikach.
• Zakres przekroju przewodu 0,5–0,8 mm²: umożliwia pewne połączenie cienkich przewodów sygnałowych i sterowniczych bez ryzyka poluzowania.
• Konstrukcja nieizolowana (NC): ułatwia wizualną kontrolę połączenia i pozwala na stosowanie dodatkowych koszulek izolacyjnych w razie potrzeby.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie przy większych instalacjach lub pracach serwisowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymogami bezpieczeństwa dla złączek elektrycznych. Posiada certyfikat CE. W przypadku konkretnych wymagań normatywnych (np. IEC/EN 60998) należy zweryfikować zgodność z dokumentacją techniczną producenta.

Zastosowanie

Nasuwka konektorowa N 2,8-0,5/0,8 NC sprawdza się wszędzie tam, gdzie potrzebne jest szybkie, wielokrotne łączenie przewodów o małym przekroju – zarówno w rozdzielnicach, jak i w urządzeniach odbiorczych.

• Łączenie przewodów w puszkach instalacyjnych i rozdzielnicach.
• Podłączanie przewodów do styków pomocniczych styczników, przekaźników i przycisków.
• Tworzenie połączeń sygnałowych w układach sterowania i automatyki budynkowej.
• Szybka wymiana uszkodzonych przewodów w serwisie urządzeń elektrycznych.

Wskazówki Montażowe

Montaż mogą wykonywać wyłącznie osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przewód powinien być dobrze odizolowany na długość około 4–6 mm (wg zaleceń producenta) i pewnie wciśnięty w nasuwkę. Dobór przekroju przewodu musi odpowiadać zakresowi podanemu na produkcie (0,5–0,8 mm²). Nie stosować siły przekraczającej wytrzymałość mechaniczną złączki.

FAQ

• Czy nasuwka jest izolowana? Nie, oznaczona jako NC (non-insulated). Wymaga zastosowania dodatkowej izolacji (np. koszulki termokurczliwej) w miejscach narażonych na dotyk lub zwarcie.
• Jaki przekrój przewodu można stosować? Przewody o przekroju od 0,5 mm² do 0,8 mm². Użycie przewodu o większym przekroju może uniemożliwić poprawne osadzenie.
• Do jakich gniazd pasuje ten typ? Do gniazd konektorowych 2,8 mm (Faston) stosowanych w przekaźnikach, stycznikach, przyciskach i innych elementach aparatury modułowej.
