Napęd przycisku podwójny O-I zielony-czerwony, płaski/wystający, z podś LED z samopow, Harmony XB5 | ZB5AW7L3741 Schneider Electric

Opis i Kluczowe Cechy

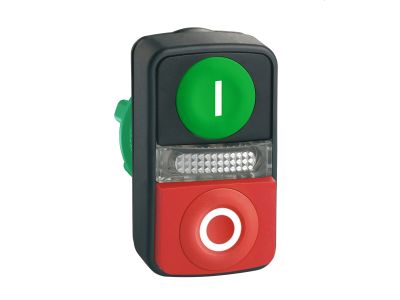

Napęd przycisku podwójnego z serii Harmony XB5 o numerze katalogowym ZB5AW7L3741 to zaawansowane rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Urządzenie zostało zaprojektowane z myślą o maksymalnej ergonomii i bezpieczeństwie operatora. Wyposażone jest w dwa przyciski: zielony płaski oznaczony symbolem „I” (start) oraz czerwony wystający oznaczony symbolem „O” (stop). Taka konfiguracja, łącząca elementy spłukiwane z wystającymi, pozwala na bezbłędną identyfikację funkcji nawet bez patrzenia na panel, co znacząco redukuje ryzyko pomyłek w sytuacjach krytycznych.

Centralnie umieszczona biała lampka kontrolna, przystosowana do współpracy z diodami LED, zapewnia jasną i czytelną sygnalizację stanu pracy urządzenia. Korpus wykonany z wysokiej jakości tworzywa sztucznego gwarantuje podwójną izolację elektryczną oraz wyjątkową odporność na agresywne środki chemiczne, co jest kluczowe w przemyśle spożywczym czy chemicznym. Mechanizm powrotny (samopowrotny) działa płynnie i niezawodnie, zapewniając długą żywotność mechaniczną napędu.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty. Napęd charakteryzuje się wyjątkową szczelnością potwierdzoną stopniami ochrony IP66, IP67, IP69 oraz IP69K. Oznacza to pełną pyłoszczelność oraz odporność na silne strumienie wody pod wysokim ciśnieniem i temperaturą (mycie wysokociśnieniowe). Dodatkowo, urządzenie posiada certyfikację morską oraz spełnia wymagania NEMA Typ 4X, co pozwala na jego stosowanie w najbardziej wymagających środowiskach przemysłowych i zewnętrznych.

Zastosowanie

Dzięki szerokiemu zakresowi temperatur pracy, wynoszącemu od -40°C do +70°C, napęd ZB5AW7L3741 znajduje zastosowanie w ekstremalnych warunkach klimatycznych. Idealnie sprawdza się w:

• Systemach sterowania maszynami i liniami produkcyjnymi.
• Przemysłowych panelach operatorskich wymagających kompaktowych rozwiązań (montaż w otworze 22 mm).
• Aplikacjach zewnętrznych narażonych na deszcz, mróz i promieniowanie UV.
• Przemyśle spożywczym, gdzie wymagane jest częste mycie urządzeń pod ciśnieniem.
• Sektorze morskim i offshore dzięki odporności na korozję i wibracje.

Wskazówki Montażowe

Instalacja napędu Harmony XB5 jest intuicyjna i szybka dzięki modułowej konstrukcji. Urządzenie jest przeznaczone do montażu w standardowych otworach o średnicy 22,5 mm. System zatrzaskowy pozwala na błyskawiczne połączenie napędu z blokami styków oraz blokami świetlnymi LED bez użycia specjalistycznych narzędzi. Podczas montażu należy upewnić się, że uszczelka jest prawidłowo osadzona, aby zachować deklarowany stopień ochrony IP. Plastikowa nakrętka mocująca powinna być dokręcona z odpowiednim momentem, co zapobiega poluzowaniu się elementu pod wpływem wibracji maszyny.

FAQ

• Czy napęd zawiera w zestawie bloki stykowe? Nie, produkt ZB5AW7L3741 to sam napęd (głowica). Należy do niego dokupić odpowiednie bloki stykowe oraz wspornik montażowy z serii Harmony XB5.
• Czy podświetlenie jest zintegrowane? Napęd posiada soczewkę dla środkowej lampki kontrolnej, jednak wymaga zastosowania bloku świetlnego LED montowanego za panelem.
• Czy przycisk „O” jest bezpieczny w obsłudze? Tak, czerwony przycisk jest wystający, co ułatwia jego szybkie wciśnięcie w celu zatrzymania procesu, zapewniając lepszą responsywność niż przyciski płaskie.
