Napęd przełącznika 2-pozycyjny Fi-22mm z kluczem samopowrotny 520E okrągły metalowy Harmony XB4 | ZB4BG614 Schneider Electric

Opis i Kluczowe Cechy

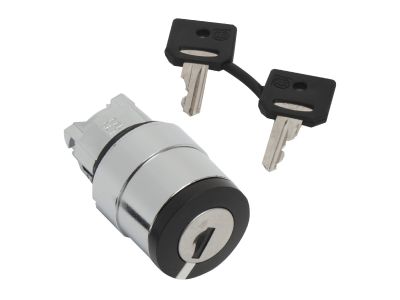

Napęd przełącznika kluczykowego Schneider Electric Harmony XB4 ZB4BG614 to 2-pozycyjny element sterowniczy z samoczynnym powrotem do lewego położenia. Przeznaczony do montażu w otworze Ø22 mm, wyposażony w chromowaną obudowę metalową oraz klucz 520E wyjmowany wyłącznie w lewej pozycji. Dzięki stopniowi ochrony IP69K i szerokiemu zakresowi temperatur od -40°C do 70°C sprawdza się w najbardziej wymagających środowiskach przemysłowych.

• Stopień ochrony IP69K: odporność na kurz i strumienie wody pod wysokim ciśnieniem – idealny do mycia agresywnego i pracy w wilgotnych, brudnych warunkach.
• Samopowrotny mechanizm 2-pozycyjny: po obróceniu kluczyka w prawo i zwolnieniu przełącznik samoczynnie wraca do lewego położenia, co zwiększa bezpieczeństwo i jednoznaczność sterowania.
• Zakres temperatur -40°C do 70°C: gwarantuje niezawodne działanie w ekstremalnych warunkach – od mroźnych hal po gorące procesy produkcyjne.
• Chromowana obudowa metalowa: wysoka odporność na uderzenia, wibracje i korozję – trwałość w długotrwałej eksploatacji.
• Klucz 520E wyjmowany w pozycji lewej: zabezpieczenie przed przypadkowym lub nieautoryzowanym przełączeniem – klucz można wyjąć tylko w stanie spoczynkowym.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikację CE. Zaprojektowany zgodnie z ogólnymi normami dla aparatury sterowniczej w przemyśle. Przeznaczony do montażu w panelach operatorskich i rozdzielnicach spełniających standardy bezpieczeństwa.

Zastosowanie

Napęd przełącznika ZB4BG614 jest uniwersalnym elementem do budowy paneli sterowniczych, umożliwiającym bezpieczne przełączanie trybów pracy maszyn i urządzeń.

• Sterowanie trybami pracy maszyn (np. ręczny/automatyczny) z kluczykowym zabezpieczeniem przed niepowołaną obsługą.
• Impulsowe wyzwalanie styczników, przekaźników lub wejść sterowników PLC w układach automatyki przemysłowej.
• Sygnalizacja i blokada dostępu w systemach bezpieczeństwa – klucz wyjmowany tylko w pozycji neutralnej.
• Zastosowanie w przemyśle spożywczym, chemicznym, myjniach oraz wszędzie tam, gdzie wymagana jest odporność na wilgoć i agresywne środki czyszczące (IP69K).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Napęd przeznaczony jest do montażu w otworze Ø22 mm w panelu o grubości zgodnej z dokumentacją producenta. Elementy mocujące należy dokręcać momentem określonym w karcie katalogowej. Przekroje przewodów (o ile zastosowano moduły stykowe) dobierać do prądu obciążenia zgodnie z normami.

FAQ

• Czy przełącznik jest podświetlany? Nie, napęd ZB4BG614 nie posiada modułu podświetlenia. Jest to wersja bez diody LED – do montażu z głowicą kluczykową.
• Jaki stopień ochrony posiada? IP69K – oznacza pełną odporność na pył oraz działanie wody pod wysokim ciśnieniem i w podwyższonej temperaturze. Sprawdza się w myjkach przemysłowych i środowiskach o dużym zapyleniu.
• W jaki sposób działa mechanizm samopowrotny? Po przekręceniu kluczyka w prawo i zwolnieniu, przełącznik automatycznie powraca do lewego położenia spoczynkowego. Klucz można wyjąć tylko w pozycji lewej, co zapobiega pozostawieniu go w zamku.
