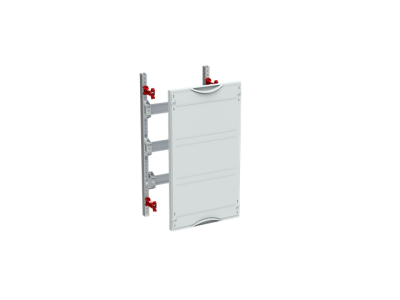

Modułpod zaciski na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBK108K | 2CPX041636R9999 ABB

Alternatywny kod produktu: 2CPX041636R9999

Opis i Kluczowe Cechy

Moduł pod zaciski MBK108K (symbol 2CPX041636R9999) z serii CombiLine to niezbędny element wyposażenia modułowych tablic rozdzielczych montowanych na szynę DIN 35 × 7,5 mm. Zaprojektowany do samodzielnego montażu zestawu, charakteryzuje się 36 jednostkami przestrzennymi (moduły 18 mm) i szerokością użytkową 214 mm. Pokrywa w kolorze szarym RAL 7035 oraz zamknięcie na 90 stopni zapewniają estetykę i funkcjonalność w każdej instalacji.

• Modułowa konstrukcja na szynę DIN 35 × 7,5 mm: Umożliwia elastyczny montaż i rozbudowę instalacji elektrycznych w szafach rozdzielczych.
• 36 jednostek przestrzennych: Szerokie możliwości konfiguracji – idealne do zasilaczy, przekaźników, styczników i innych elementów modułowych.
• Pokrywa RAL 7035 z zamknięciem 90°: Zapewnia ochronę przed kurzem i mechanicznymi uszkodzeniami, a także ułatwia dostęp podczas konserwacji.
• Szerokość użytkowa 214 mm: Kompatybilny z większością standardowych obudów szaf rozdzielczych.
• Głębokość użytkowa 51 mm: Optymalna dla instalacji z ograniczoną przestrzenią w szafie.

Zgodność z Normami

Moduł MBK108K spełnia wymagania norm europejskich dotyczących wyposażenia tablic rozdzielczych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł pod zaciski MBK108K przeznaczony jest do montażu na stałe w modułowych tablicach rozdzielczych, szafach sterowniczych oraz skrzynkach przyłączeniowych.

• Organizacja przestrzeni w szafach rozdzielczych – oddzielenie stref dla różnych funkcji (zasilanie, sterowanie, zabezpieczenia).
• Montaż modułów aparatury modułowej (np. styczników, przekaźników, zasilaczy) w układach sterowania i automatyki.
• Stosowanie jako podstawa do montażu listew zaciskowych lub innych akcesoriów w instalacjach przemysłowych.
• Wykorzystanie w szafach o głębokości 120 mm i większej, gdzie wymagana jest organizacja kabli i przewodów.

Wskazówki Montażowe

Montaż modułu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Moduł mocować na szynie DIN 35 × 7,5 mm, stosując perforację do mocowania uchwytów przewodów. Upewnić się, że szerokość użytkowa (214 mm) i głębokość (51 mm) są zgodne z wymiarami szafy. Pokrywę zamykać na 90 stopni, dbając o prawidłowe osadzenie. W przypadku stosowania listew zaciskowych, przewody należy prowadzić w sposób uporządkowany, zgodnie z dokumentacją projektową.

FAQ

• Ile jednostek modułowych zajmuje MBK108K? Moduł posiada 36 jednostek przestrzennych (18 mm każda), co pozwala na montaż szerokiej gamy aparatury modułowej.
• Czy moduł jest kompatybilny z innymi elementami CombiLine? Tak, MBK108K należy do serii CombiLine i jest zaprojektowany do współpracy z innymi modułami tej serii na szynie DIN.
• Jaki jest kolor pokrywy? Pokrywa wykonana jest w kolorze szarym RAL 7035, standardowym dla większości tablic rozdzielczych.
