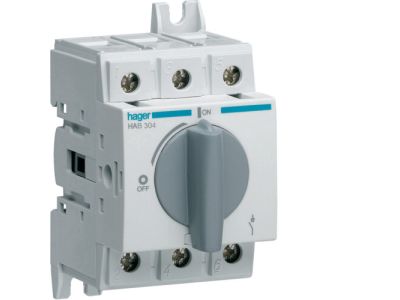

Modułowy rozłącznik izolacyjny obrotowy 3P 40A, rozmiar 1 | HAB304 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny obrotowy marki HAGER o numerze katalogowym HAB304 to profesjonalne urządzenie łączeniowe zaprojektowane do pracy w trójfazowych układach zasilania. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na efektywne zarządzanie energią w rozdzielnicach niskiego napięcia. Jako aparat 3-biegunowy (3P), umożliwia jednoczesne odcięcie wszystkich faz zasilających, co jest kluczowe dla bezpieczeństwa personelu serwisowego. Rozmiar 1 obudowy gwarantuje optymalne wykorzystanie przestrzeni wewnątrz szafy sterowniczej, zachowując przy tym wysoką wytrzymałość mechaniczną. Mechanizm obrotowy zapewnia pewne i jednoznaczne przełączanie stanów pracy, co minimalizuje ryzyko przypadkowego załączenia obwodu.

• Prąd znamionowy 40A umożliwiający pracę z obciążeniami przemysłowymi i domowymi.
• Konstrukcja 3-biegunowa zapewniająca pełną izolację obwodów trójfazowych.
• Brak wyzwalaczy przeciążeniowych i zwarciowych, co czyni go idealnym elementem do ręcznego sterowania zasilaniem.
• Kompaktowy rozmiar 1 ułatwiający montaż w standardowych systemach modułowych.
• Wysoka trwałość mechaniczna gwarantowana przez renomowanego producenta HAGER.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu użytkownik ma pewność, że urządzenie zapewnia skuteczną przerwę izolacyjną w stanie otwartym, co jest niezbędne do bezpiecznego prowadzenia prac konserwacyjnych. Stopień ochrony oraz parametry izolacji są dostosowane do profesjonalnych zastosowań w budownictwie mieszkaniowym i komercyjnym.

Zastosowanie

Rozłącznik HAB304 znajduje szerokie zastosowanie jako rozłącznik główny w rozdzielnicach elektrycznych. Jest idealnym rozwiązaniem do ręcznego łączenia i rozłączania obwodów obciążonych prądami znamionowymi w sytuacjach, gdy nie jest wymagane automatyczne zabezpieczenie nadprądowe w tym samym punkcie instalacji. Może być stosowany w układach sterowania maszyn, systemach HVAC oraz jako element odcinający zasilanie w podrozdzielnicach piętrowych. Dzięki swojej niezawodności jest często wybierany przez elektroinstalatorów do budowy systemów zasilania awaryjnego oraz w instalacjach fotowoltaicznych jako element izolujący.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TH35), co zapewnia szybką i stabilną instalację. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Ze względu na brak wbudowanych zabezpieczeń zwarciowych, rozłącznik musi być poprzedzony w schemacie elektrycznym odpowiednio dobranym zabezpieczeniem nadmiarowoprądowym lub bezpiecznikami topikowymi, dostosowanymi do przekroju przewodów i charakterystyki odbiorników.

FAQ

• Czy rozłącznik HAB304 posiada zabezpieczenie przed zwarciem? Nie, jest to aparat bez wyzwalaczy przeciążeniowych i zwarciowych. Służy wyłącznie do ręcznego manewrowania obwodami.
• Czy można go używać jako wyłącznik główny w domu jednorodzinnym? Tak, prąd znamionowy 40A jest wystarczający dla większości standardowych instalacji domowych, gdzie pełni rolę głównego elementu odcinającego zasilanie.
• Jaki jest mechanizm sterowania w tym modelu? Urządzenie wyposażone jest w napęd obrotowy, który pozwala na precyzyjne i bezpieczne przełączanie styków.
• Czy produkt jest kompatybilny z szynami grzebieniowymi? Tak, konstrukcja zacisków HAGER pozwala na wygodne łączenie z innymi aparatami modułowymi za pomocą szyn łączeniowych.
