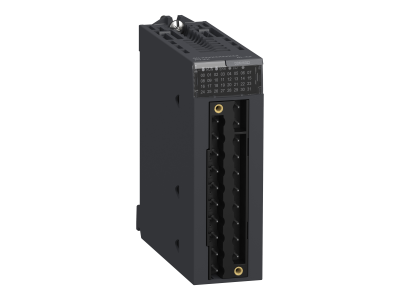

Moduł wejść /wyjść dyskretnych M340 8 wejść 24VDC 8 wyjść stały | BMXDDM16022 Schneider Electric

Opis i Kluczowe Cechy

Moduł wejść/wyjść dyskretnych M340 BMXDDM16022 zapewnia 8 wejść 24VDC oraz 8 wyjść stałych (tranzystorowych), co umożliwia niezawodne zbieranie sygnałów i sterowanie odbiornikami w systemach automatyki przemysłowej. Kompaktowa konstrukcja ułatwia montaż w szafie sterowniczej.

• 8 wejść dyskretnych 24VDC: bezpośrednie podłączenie czujników, przycisków i przełączników – uproszczenie okablowania i elastyczność konfiguracji.
• 8 wyjść stałych (tranzystorowych): szybkie bezstykowe przełączanie bez zużycia mechanicznego, idealne do sterowania przekaźnikami, zaworami, diodami LED.
• Kompatybilność z serią M340: łatwa integracja z istniejącymi systemami sterowania Schneider Electric bez konieczności dodatkowych adapterów.
• Kompaktowa szerokość modułu: oszczędność miejsca w szafie, umożliwiająca gęstą zabudowę w rozdzielnicach.
• Wbudowana sygnalizacja LED stanu kanałów: szybka diagnostyka i lokalizacja usterek w trakcie eksploatacji.

Zgodność z Normami

Moduł BMXDDM16022 jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Ze względu na specyfikę aplikacji, zaleca się przestrzeganie wytycznych producenta sterownika M340.

Zastosowanie

Moduł przeznaczony jest do rozbudowy sterowników serii M340 w aplikacjach wymagających dodatkowych punktów dyskretnych.

• Zbieranie sygnałów z przycisków, przełączników, czujników zbliżeniowych w maszynach produkcyjnych.
• Sterowanie przekaźnikami, stycznikami, zaworami pneumatycznymi i hydraulicznymi.
• Komunikacja z wyświetlaczami i panelami operatorskimi poprzez sygnały binarne.
• Implementacja w małych i średnich systemach automatyki budynkowej do zarządzania oświetleniem, roletami, klimatyzacją.

Wskazówki Montażowe

Montaż modułu oraz podłączanie przewodów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania sterownika i wszystkich związanych obwodów. Moduł montuje się na szynie DIN TH35 w szafie sterowniczej, z zachowaniem odstępów wentylacyjnych. Przekrój przewodów dobrać zgodnie z dokumentacją techniczną producenta – dla sygnałów 24VDC zalecane przekroje 0,5–1,5mm². Momenty dokręcania zacisków śrubowych należy stosować zgodnie z instrukcją (typowo 0,5–0,6 Nm). Nie wolno przekraczać maksymalnych parametrów elektrycznych podanych w karcie katalogowej.

FAQ

• Czy moduł BMXDDM16022 może pracować z innymi sterownikami niż M340? Moduł jest dedykowany do systemu M340 firmy Schneider Electric. Nie gwarantuje się poprawnej pracy z innymi platformami bez odpowiednich adapterów.
• Jakie napięcie zasilania wymaga moduł? Dane wejściowe nie zawierają informacji o napięciu zasilania – należy korzystać z dokumentacji systemu M340. Typowo moduły I/O są zasilane z szyny zasilającej sterownika napięciem 24VDC.
• Jaki jest stopień ochrony modułu? Stopień ochrony nie został podany w danych. Standardowo moduły montowane w szafie sterowniczej posiadają IP20 – w celu potwierdzenia zalecamy sprawdzenie karty katalogowej producenta.
