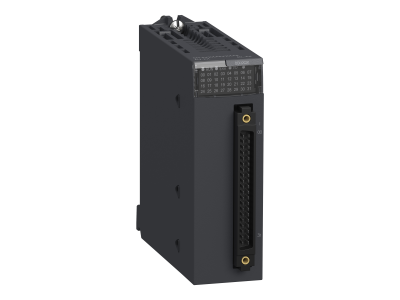

Moduł wejść dyskretnych M340 32 wejść 24VDC logika dodatnia | BMXDDI3202K Schneider Electric

Opis i Kluczowe Cechy

Moduł wejść dyskretnych BMXDDI3202K z rodziny Modicon M340 firmy Schneider Electric został zaprojektowany do odczytywania 32 sygnałów binarnych o napięciu 24 V DC z logiką dodatnią (sourcing). Dzięki dużej liczbie kanałów pozwala efektywnie monitorować stan czujników, przycisków lub styków przekaźników w jednym, kompaktowym module. Montowany na szynie DIN, doskonale sprawdza się w szafach sterowniczych wymagających dużej gęstości wejść.

• 32 wejścia dyskretne: obsługa wielu sygnałów binarnych w jednym module – oszczędność miejsca w szafie sterowniczej i mniejsza liczba okablowania.
• Napięcie 24 V DC: zgodność z typowymi czujnikami przemysłowymi i przekaźnikami niskiego napięcia.
• Logika dodatnia (sourcing): sygnał aktywny podawany na wejście względem wspólnej masy – ułatwia projektowanie obwodów sterowania zgodnie z konwencją PNP.
• Kompatybilny z systemem M340: bezproblemowa integracja z procesorami i zaciskami Modicon M340, szybka konfiguracja w oprogramowaniu EcoStruxure™ Control Expert.
• Kompaktowa konstrukcja na szynę DIN: łatwy montaż w rozdzielnicach i szafach sterowniczych bez potrzeby stosowania dodatkowych adapterów.

Zgodność z Normami

Moduł BMXDDI3202K został zaprojektowany zgodnie z europejskimi standardami dla sprzętu automatyki przemysłowej oraz posiada oznaczenie CE. Konstrukcja spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) i bezpieczeństwa elektrycznego typowego dla rodziny Modicon M340. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Moduł wejść dyskretnych doskonale sprawdza się w zadaniach, gdzie wymagane jest niezawodne odczytywanie stanów binarnych z czujników, przycisków lub styków przekaźników. Idealny zarówno w nowych instalacjach, jak i modernizacjach układów sterowania.

• Monitorowanie stanu czujników krańcowych i zbliżeniowych w liniach produkcyjnych.
• Odczyt sygnałów z przycisków sterowniczych i przełączników na panelach operatorskich.
• Współpraca z przekaźnikami i stycznikami w układach zabezpieczeń i sygnalizacji.
• Integracja z systemami PLC Modicon M340 w automatyce budynkowej i maszynowej.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie całego systemu oraz napięcia pomocnicze. Moduł należy zamontować na szynie DIN TH35 w suchej i wentylowanej szafie sterowniczej. Podczas podłączania przewodów stosuj oznaczenia zacisków zgodnie z dokumentacją produktu, a do zaciskania końcówek używaj odpowiednich narzędzi. Przekrój przewodów dobierz do prądu obwodu (zalecany 0,25–1,5 mm²). Nie przekraczaj maksymalnych parametrów elektrycznych określonych w karcie katalogowej.

FAQ

• Czy moduł BMXDDI3202K ma wbudowaną izolację galwaniczną? Na podstawie dostępnych danych nie potwierdzamy tej cechy. Należy sprawdzić szczegółową dokumentację techniczną producenta, aby poznać parametry izolacji między kanałami a magistralą.
• Jaki jest stopień ochrony modułu? W karcie katalogowej nie podano konkretnego stopnia IP. Dla typowych modułów szaf sterowniczych przyjmuje się IP20 (brak ochrony przed wilgocią), co wymaga montażu w obudowie o wyższym stopniu ochrony.
• Czy wejścia są odporne na przepięcia? Moduł jest przeznaczony do pracy z czystym napięciem 24 V DC. W środowiskach o wysokim poziomie zakłóceń zaleca się stosowanie zewnętrznych filtrów lub warystorów. Szczegółowe dane o odporności na przepięcia znajdują się w dokumentacji technicznej.
