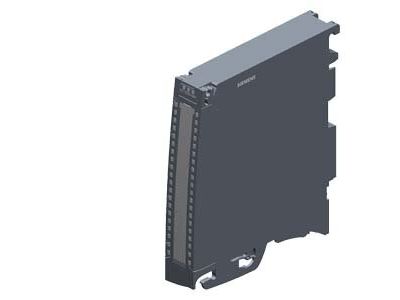

Moduł wejść analogowych 4 wejścia napięciowe/prądowe, AI 4xU/I/RTD/TC ST, SIMATIC S7-1500 | 6ES7531-7QD00-0AB0 Siemens

Alternatywny kod produktu: 6ES75317QD000AB0

Opis i Kluczowe Cechy

Moduł wejść analogowych SIMATIC S7-1500 o symbolu 6ES7531-7QD00-0AB0 (AI 4xU/I/RTD/TC ST) zapewnia cztery kanały pomiarowe dla sygnałów napięciowych, prądowych, RTD i termopar. Dzięki 16-bitowej rozdzielczości i dokładności 0,3% gwarantuje precyzyjny pomiar nawet w wymagających aplikacjach przemysłowych. Urządzenie przeznaczone jest do montażu w systemie ET 200MP, oferując kompaktową budowę i szybką komunikację.

• Rozdzielczość 16 bitów: Wysoka precyzja odwzorowania sygnałów analogowych, przekładająca się na dokładniejsze sterowanie procesem i mniejsze błędy pomiarowe.
• Dokładność 0,3%: Minimalizuje ryzyko błędów odczytu, co jest kluczowe w aplikacjach wymagających stabilnych i powtarzalnych wyników.
• Cztery kanały w grupach po 4, w tym 2 dla pomiarów RTD: Elastyczna konfiguracja – jeden moduł obsługuje zarówno standardowe czujniki, jak i rezystancyjne termometry (RTD).
• Napięcie wspólne 10 V: Zapewnia odporność na zakłócenia i stabilność pomiarów w instalacjach przemysłowych o podwyższonym poziomie szumów.
• Diagnostyka i przerwania sprzętowe: Umożliwia szybkie wykrywanie usterek i automatyczne reagowanie, skracając czas przestojów maszyn.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardami przemysłowymi Siemens, zapewnia bezpieczną i niezawodną pracę w systemach automatyki.

Zastosowanie

Moduł wejść analogowych SIMATIC S7-1500 znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar sygnałów analogowych z czujników i przetworników. Idealnie sprawdza się w:

• Pomiarze temperatury za pomocą czujników RTD (Pt100, Pt1000) oraz termopar (TC) w procesach technologicznych.
• Monitorowaniu napięcia i prądu z czujników przemysłowych, np. w układach regulacji i sterowania.
• Integracji z systemami SCADA i PLC w liniach produkcyjnych, pakowalniach czy instalacjach HVAC.
• Rozbudowie istniejących stacji ET 200MP o dodatkowe kanały analogowe, bez konieczności wymiany całej infrastruktury.

Wskazówki Montażowe

Montaż modułu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN (TH35) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Dokręcaj zaciski śrubowe momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do spodziewanego prądu i napięcia w obwodzie. Zaleca się stosowanie dostarczonych w zestawie: złącza czołowego, elementu zasilającego, wspornika ekranu oraz zacisku ekranu.

FAQ

• Czy moduł obsługuje diagnostykę i przerwania sprzętowe? Tak. Układ diagnostyczny informuje o błędach (np. uszkodzeniu czujnika), a przerwania sprzętowe umożliwiają natychmiastową reakcję sterownika na nieprawidłowości.
• Jakie typy sygnałów mogę podłączyć? Moduł akceptuje sygnały napięciowe, prądowe, rezystancyjne (RTD – 2 kanały) oraz termopary (TC). Pozwala to na obsługę większości popularnych czujników przemysłowych.
• Jakie akcesoria są dołączone do modułu? W zestawie znajduje się złącze czołowe (push-in), element zasilający, wspornik ekranu oraz zacisk ekranu. Ułatwiają one szybki i pewny montaż oraz ekranowanie przewodów.
