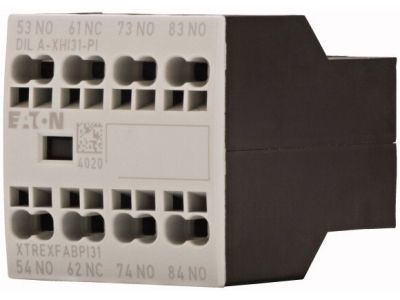

Moduł styków pomocniczych, 3NO+NC, przedni | 199318 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych marki EATON o numerze katalogowym 199318 to zaawansowane rozwiązanie przeznaczone do rozbudowy funkcjonalności styczników i przekaźników sterujących. Urządzenie charakteryzuje się konfiguracją styków 3NO (trzy zestyki zwierne) oraz 1NC (jeden zestyk rozwierny), co pozwala na realizację złożonych układów sygnalizacji i blokad elektrycznych. Kluczowym atutem modułu jest zastosowanie nowoczesnej technologii zacisków wtykowych typu Push-In. Pozwala ona na błyskawiczny montaż przewodów bez użycia narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic i eliminuje ryzyko poluzowania się połączeń pod wpływem drgań.

• Prąd termiczny umowny (Ith): Wynosi 16 A, co gwarantuje wysoką obciążalność w obwodach pomocniczych.
• Znamionowy prąd roboczy (Ie) w kategorii AC-15: Dla napięć 230V oraz 400V wynosi on 4 A, co umożliwia bezpośrednie sterowanie cewkami większych styczników oraz lampkami sygnalizacyjnymi.
• Styki przeciwstawne sprzężone: Mechanizm zapewnia bezpieczeństwo i niezawodność działania, uniemożliwiając jednoczesne zamknięcie styków głównych i pomocniczych w sytuacjach awaryjnych.
• Montaż przedni: Zatrzaskowy system mocowania na czole urządzenia podstawowego pozwala na oszczędność miejsca na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Moduł spełnia wymagania normy IEC/EN 60947, co potwierdza jego wysoką jakość wykonania oraz bezpieczeństwo użytkowania w wymagających warunkach przemysłowych. Dzięki zastosowaniu materiałów o wysokiej odporności izolacyjnej, urządzenie zapewnia długotrwałą pracę bezawaryjną, co jest kluczowe dla ciągłości procesów technologicznych.

Zastosowanie

Moduł styków pomocniczych EATON 199318 znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroinstalacjach budynkowych. Jest w pełni kompatybilny z szeroką gamą styczników serii DILM oraz przekaźników DILA w wykonaniu Push-In (oznaczenie -PI). Idealnie sprawdza się w:

• Układach sterowania silnikami (potwierdzenie stanu pracy stycznika).
• Systemach sygnalizacji optycznej i akustycznej o stanach pracy maszyn.
• Logicznych układach blokad elektrycznych zapobiegających jednoczesnemu załączeniu sprzecznych sekcji zasilania.
• Rozdzielnicach o ograniczonej przestrzeni, gdzie liczy się każdy centymetr szerokości modułowej.

Wskazówki Montażowe

Instalacja modułu jest intuicyjna, jednak wymaga zachowania standardów technicznych. Przed przystąpieniem do montażu należy upewnić się, że urządzenie podstawowe (stycznik) jest odłączone od źródła zasilania. Moduł należy nasunąć na przednią część stycznika, aż do momentu usłyszenia charakterystycznego kliknięcia, które sygnalizuje poprawne zablokowanie mechanizmu. Przy podłączaniu przewodów w technologii Push-In, zaleca się stosowanie tulejek kablowych dla przewodów typu linka, co zapewnia optymalny styk elektryczny i mechaniczną trwałość połączenia. Demontaż odbywa się poprzez zwolnienie blokady zatrzasku, co umożliwia szybką wymianę lub modyfikację układu.

FAQ

• Czy moduł 199318 pasuje do standardowych styczników ze śrubami? Prezentowany model jest dedykowany do serii z zaciskami Push-In (oznaczenie -PI). Dla wersji śrubowych należy dobrać odpowiedni odpowiednik z tej samej serii produktowej.
• Jaki jest stopień ochrony tego modułu? Moduł po poprawnym zamontowaniu na styczniku zachowuje standardy ochrony przewidziane dla danej serii aparatury, zazwyczaj IP20, co chroni przed przypadkowym dotknięciem części pod napięciem.
• Czy styki NO i NC mogą pracować z różnymi napięciami? Tak, o ile nie zostaną przekroczone znamionowe napięcia izolacji oraz parametry prądowe określone w karcie katalogowej dla kategorii AC-15.
