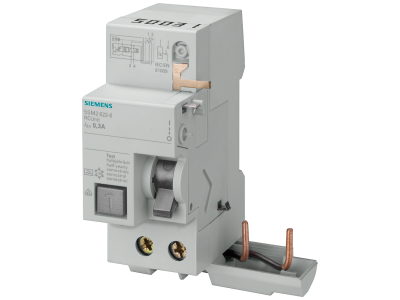

Moduł różnicowoprądowy do 5SY.., typ AC, 0,3-40A, 2-biegunowy, 30MA, 230V, 2mm | 5SM2322-0 Siemens

Alternatywny kod produktu: 5SM23220

Opis i Kluczowe Cechy

Moduł różnicowoprądowy 5SY (symbol 5SM2322-0) typu AC o prądzie znamionowym 0,3-40A to zabezpieczenie przeciwporażeniowe przeznaczone do instalacji jednofazowych 230V. Montowany na szynie DIN o szerokości 2mm, reaguje na prądy upływowe 30mA – zapewnia ochronę osób i mienia przed skutkami porażenia prądem oraz zwarć doziemnych.

• Typ AC: Chroni przed prądami upływowymi przemiennymi sinusoidalnymi – standardowe rozwiązanie dla większości instalacji domowych i przemysłowych.
• Prąd znamionowy 0,3-40A: Szeroki zakres dopasowania do różnych obwodów – od obwodów oświetleniowych po zasilanie gniazd wtykowych.
• Reakcja 30mA: Wysoka czułość – natychmiastowe wyłączenie w przypadku wykrycia upływu prądu powyżej 30mA chroni przed porażeniem.
• 2-biegunowa konstrukcja: Uproszczony montaż w układach 1-fazowych, mniejsza zajętość miejsca w rozdzielnicy.
• Montaż na szynie DIN 2mm: Kompaktowe wymiary pozwalają na montaż w standardowych rozdzielnicach bez konieczności modyfikacji.

Zgodność z Normami

Moduł spełnia wymagania normy PN-EN 61008-1 oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa instalacji elektrycznych.

Zastosowanie

Moduł różnicowoprądowy 5SY znajduje zastosowanie w instalacjach elektrycznych wymagających ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje mieszkaniowe – zabezpieczenie obwodów gniazd wtykowych, oświetlenia i urządzeń AGD.
• Obwody warsztatowe i przemysłowe o napięciu 230V – ochrona narzędzi i maszyn.
• Małe obiekty handlowe i biurowe – zasilanie systemów komputerowych, oświetleniowych i klimatyzacyjnych.
• Instalacje tymczasowe – budowy, remonty, imprezy plenerowe wymagające bezpiecznego zasilania.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Moduł montować na szynie DIN zgodnie z kierunkiem wskazanym na obudowie. Podłączenie przewodów fazowego i neutralnego w odpowiednich zaciskach (oznaczonych L i N). Po montażu przeprowadzić test działania przyciskiem „TEST” i sprawdzić poprawność współpracy z pozostałymi elementami rozdzielnicy. Upewnić się, że prąd znamionowy modułu odpowiada obciążeniu chronionego obwodu.

FAQ

• Czy ten moduł chroni przed prądami stałymi? Nie – moduł typu AC reaguje wyłącznie na prądy upływowe przemienne sinusoidalne. Do ochrony przed prądami stałymi lub tętnącymi (np. z falowników) wymagany jest moduł typu A lub B.
• Jak dobrać prąd znamionowy modułu do obwodu? Należy dobrać moduł o prądzie znamionowym nie mniejszym niż prąd obwodu roboczego (np. 16A dla obwodu gniazd wtykowych).
• Czy moduł wymaga dodatkowej ochrony przeciwprzepięciowej? Tak – dla pełnej ochrony zaleca się równoległe stosowanie ochrony przeciwprzepięciowej (np. warystorów) w celu zabezpieczenia przed skutkami wyładowań atmosferycznych.
