Moduł pod zaciski na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBK310 | 2CPX041705R9999 ABB

Alternatywny kod produktu: 2CPX041705R9999

Opis i Kluczowe Cechy

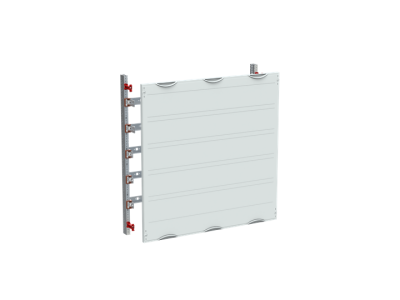

Moduł pod zaciski MBK310 (symbol 2CPX041705R9999) z serii CombiLine to modułowy panel rozdzielczy przeznaczony do samodzielnego montażu na szynę DIN 35 x 15 mm. Zaprojektowany do montażu poziomych zacisków, oferuje 180 jednostek przestrzennych (jednostka siatki 5 GU = 750 mm) i szerokość użytkową 688 mm. Posiada regulowaną głębokość użytkową od 68 mm do 145 mm, co umożliwia elastyczne dostosowanie do różnych rozmiarów szaf rozdzielczych. Wyposażony w perforowaną szynę DIN z uchwytami do stabilizacji przewodów oraz pokrywę z tworzywa sztucznego zamykaną pod kątem 90 stopni (RAL 7035).

• Jednostka siatki 5 GU: Ułatwia precyzyjne rozmieszczenie zacisków i aparatury modułowej w standardzie zgodnym z normami rozdzielnic elektrycznych.
• Regulowana głębokość użytkowa (68–145 mm): Możliwość dopasowania do różnych głębokości szaf rozdzielczych, zapewniająca elastyczność w projektowaniu instalacji.
• Perforowana szyna DIN z uchwytami: Stabilne mocowanie przewodów i zapobieganie ich przemieszczaniu podczas eksploatacji.
• Pokrywa RAL 7035 z zamknięciem 90°: Estetyczne i funkcjonalne zamknięcie chroniące wnętrze panelu przed zanieczyszczeniami i uszkodzeniami mechanicznymi.
• 180 jednostek przestrzennych: Duża pojemność na zaciski i aparaturę modułową, pozwalająca na rozbudowę instalacji w przyszłości.

Zgodność z Normami

Moduł MBK310 spełnia wymagania norm europejskich dotyczących konstrukcji rozdzielnic i szaf sterowniczych. Został zaprojektowany zgodnie ze standardami montażu na szynie DIN, co zapewnia kompatybilność z aparaturą modułową i innymi elementami instalacji elektrycznych. Posiada deklarację zgodności CE.

Zastosowanie

Moduł MBK310 przeznaczony jest do montażu w rozdzielnicach, szafach sterowniczych i panelach dystrybucyjnych, gdzie wymagane jest zorganizowane prowadzenie i mocowanie przewodów oraz aparatury modułowej.

• Montaż poziomych zacisków w instalacjach niskonapięciowych (rozdzielnice budynkowe, przemysłowe, maszynowe).
• Organizacja przestrzeni w szafach rozdzielczych o różnej głębokości (od 200 mm), zapewniająca porządek i łatwy dostęp podczas konserwacji.
• Stabilne mocowanie przewodów z wykorzystaniem perforowanej szyny DIN i uchwytów, minimalizujące ryzyko poluzowania połączeń.
• Zastosowanie jako podstawa do montażu aparatury modułowej w systemach CombiLine, umożliwiająca elastyczne projektowanie i rozbudowę instalacji.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Panel należy zamontować na szynie DIN 35 x 15 mm, dopasowując głębokość użytkową do wymiarów szafy. Przewody wprowadzać i mocować przy pomocy perforowanej szyny DIN z uchwytami, dbając o zachowanie odpowiedniego promienia gięcia i unikanie naprężeń. Po zamontowaniu aparatury modułowej zamknąć pokrywę pod kątem 90 stopni, zapewniając szczelne i estetyczne zamknięcie.

FAQ

• Czy moduł MBK310 nadaje się do montażu pionowych zacisków? Moduł przeznaczony jest do montażu poziomych zacisków. Do pionowego prowadzenia przewodów zalecane jest zastosowanie dodatkowych akcesoriów systemowych.
• Jaka jest maksymalna szerokość użytkowa modułu? Szerokość użytkowa modułu wynosi 688 mm, co odpowiada 180 jednostkom przestrzennym (5 GU = 750 mm).
• Czy pokrywa modułu jest zdejmowana? Tak, pokrywa z tworzywa sztucznego (RAL 7035) jest zdejmowana i zamykana pod kątem 90 stopni, co ułatwia montaż i konserwację.
