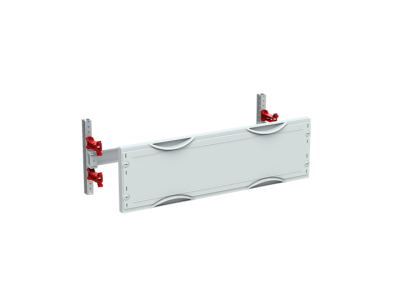

Moduł pod Zaciski na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBK206K | 2CPX041633R9999 ABB

Alternatywny kod produktu: 2CPX041633R9999

Opis i Kluczowe Cechy

Moduł pod zaciski DIN CombiLine MBK206K (symbol 2CPX041633R9999) to modułowy panel rozdzielczy zaprojektowany do montażu na szynie DIN 35 x 7,5 mm. Dostarczany w postaci zestawu do samodzielnego montażu (1 GU = 150 mm szerokości, 24 jednostki przestrzenne), idealny do budowy rozdzielnic i szaf sterowniczych. Pokrywa z tworzywa sztucznego w kolorze szarym RAL 7035 z zamknięciem prasowanym i obracanym o 90° zapewnia estetyczny wygląd i łatwy dostęp do wnętrza.

• 24 jednostki przestrzenne (GU): Umożliwiają elastyczne rozmieszczenie zacisków i aparatury modułowej w odstępach 150 mm, dopasowując się do indywidualnych potrzeb instalacji.
• Szyna DIN 35 x 7,5 mm z perforacją: Standardowa szyna DIN z otworami montażowymi ułatwiająca mocowanie zacisków, modułów i osprzętu elektrycznego.
• Pokrywa z tworzywa RAL 7035: Kolor szary zapewnia neutralny wygląd, który doskonale komponuje się z aparaturą modułową i osprzętem w szafach sterowniczych.
• Zamknięcie prasowane i obracane o 90°: Ułatwia montaż i demontaż pokrywy bez konieczności używania narzędzi, zwiększając komfort prac instalacyjnych.
• Głębokość użytkowa 51 mm: Kompaktowa konstrukcja pozwala na montaż w szafach o głębokości od 120 mm, oszczędzając przestrzeń w rozdzielnicy.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych oraz posiada oznakowanie CE. Wykonany zgodnie ze standardami montażu na szynie DIN i konstrukcji modułowych, co gwarantuje kompatybilność z aparaturą i osprzętem elektrycznym.

Zastosowanie

Moduł CombiLine MBK206K przeznaczony jest do budowy rozdzielnic, szaf sterowniczych i tablic elektrycznych, gdzie wymagane jest zorganizowane mocowanie zacisków i aparatury modułowej.

• Montaż rozdzielnic mieszkaniowych i przemysłowych – elastyczne rozmieszczenie modułów w przestrzeni 24 GU.
• Zastosowanie w szafach sterowniczych maszyn i urządzeń przemysłowych – organizacja okablowania i aparatury.
• Budowa tablic elektrycznych w budynkach komercyjnych i biurowych – estetyczne i funkcjonalne rozwiązanie.
• Instalacje niskonapięciowe (do 1000V AC) – uniwersalna konstrukcja dostosowana do standardowych wymagań elektrycznych.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Moduł należy zamontować na szynie DIN 35 x 7,5 mm, a następnie umieścić na nim zaciski lub aparaturę modułową. Pokrywę należy założyć, docisnąć i obrócić o 90° w celu jej zablokowania. Zapewnić odpowiednią przestrzeń w szafie (min. 120 mm głębokości) oraz zachować odstępy montażowe zgodne z normami. Przed podłączeniem napięcia upewnić się, że wszystkie połączenia są prawidłowe i zabezpieczone.

FAQ

• Czy moduł MBK206K jest kompatybilny z innymi modułami CombiLine? Tak – moduł zaprojektowany został zgodnie ze standardami systemu CombiLine, co umożliwia współpracę z innymi elementami modułowymi tej serii.
• Jakie jest maksymalne obciążenie szyny DIN w tym module? Dokładna wartość obciążenia nie została podana w danych produktu. Zaleca się stosowanie się do limitów określonych przez producenta aparatury modułowej montowanej na tej szynie.
• Czy moduł posiada otwory wentylacyjne? Konstrukcja modułu nie przewiduje dedykowanych otworów wentylacyjnych – w przypadku wymagań chłodzenia należy zastosować odpowiednie rozwiązania wentylacyjne w szafie.
