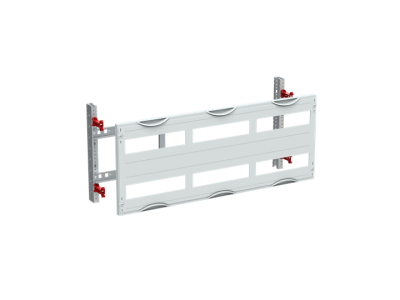

Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG432 | 2CPX041658R9999 ABB

Alternatywny kod produktu: 2CPX041658R9999

Opis i Kluczowe Cechy

Moduł pod aparaty MBG432 (symbol 2CPX041658R9999) z serii CombiLine to modułowy panel rozdzielczy przeznaczony do samodzielnego montażu na szynie DIN w szafach sterowniczych i rozdzielnicach. Wyposażony w szynę DIN 35×15 mm z perforacją ułatwiającą mocowanie przewodów, oferuje 72 jednostki przestrzenne przy szerokości 750 mm. Pokrywa z tworzywa sztucznego RAL 7035 z wycięciem zapewnia estetyczne zamknięcie i ułatwia dostęp do wnętrza podczas montażu.

• 72 jednostki przestrzenne: Umożliwiają elastyczne rozmieszczenie aparatów modułowych o szerokości 17,5 mm, zapewniając maksymalną pojemność dla rozbudowanych instalacji.
• Szerokość 750 mm: Kompatybilna z większością standardowych szaf rozdzielczych i obudów przemysłowych.
• Szyna DIN 35×15 mm z perforacją: Ułatwia organizację przewodów i stabilne mocowanie aparatury, z możliwością montażu dodatkowych uchwytów.
• Pokrywa RAL 7035 z wycięciem: Estetyczne zamknięcie z możliwością otwarcia pod kątem 90 stopni, ułatwiające serwis i modernizację instalacji.
• Zestaw do samodzielnego montażu: Wszystkie elementy konstrukcyjne dostarczane w komplecie – oszczędność czasu i pewność poprawnego doboru komponentów.

Zgodność z Normami

Moduł MBG432 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi instalacji elektrycznych i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną pracę w środowiskach przemysłowych.

Zastosowanie

Moduł pod aparaty MBG432 znajduje zastosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych i obudowach aparatury modułowej.

• Montaż aparatów modułowych (wyłączników, przekaźników, zabezpieczeń) w rozdzielnicach przemysłowych i budynkowych.
• Organizacja okablowania w szafach sterowniczych z wykorzystaniem szyny DIN i uchwytów przewodów.
• Budowa rozbudowanych układów sterowania i zasilania z zachowaniem standardowych wymiarów modularnych.
• Modernizacja i rozbudowa istniejących instalacji elektrycznych dzięki kompatybilności z szeroką gamą aparatów.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Moduł należy zamontować na szynie DIN w szafie, a następnie dopiero instalować aparaty modułowe. Przed montażem sprawdzić kompatybilność szerokości szafy z wymiarami modułu. Przewody prowadzić wzdłuż szyny DIN, wykorzystując perforację do mocowania uchwytów. Pokrywę zamykać pod kątem 90 stopni, dociskając do oporu, aby zapewnić szczelność i estetykę instalacji.

FAQ

• Czy moduł MBG432 jest kompatybilny z aparatami innych producentów? Tak – standardowe wymiary modułów (17,5 mm) i szyny DIN 35×15 mm zapewniają pełną kompatybilność z aparatami modułowymi dostępnymi na rynku.
• Jakie są maksymalne parametry prądowe modułu? Parametry prądowe nie zostały określone w danych produktu. Maksymalne obciążenie zależy od zastosowanej aparatury modułowej i jakości połączeń.
• Czy moduł może być stosowany w szafach o głębokości 120 mm? Tak – konstrukcja pokrywy z wycięciem przewidziana jest do użytku od głębokości szafki 120 mm, co umożliwia montaż w kompaktowych obudowach.
