Moduł do wyłącznika kompaktowego 400-630A, do samodzielnego montażu (zestaw), CombiLine, MBA630A | 2CPX041808R9999 ABB

Alternatywny kod produktu: 2CPX041808R9999

Opis i Kluczowe Cechy

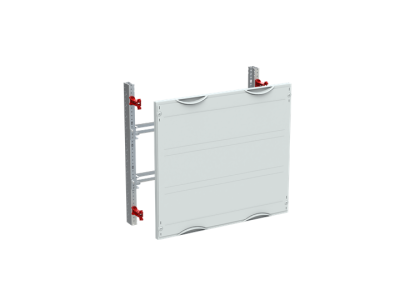

Moduł MBA630A (symbol 2CPX041808R9999) z serii CombiLine to modułowy panel rozdzielczy przeznaczony do samodzielnego montażu w szafach sterowniczych i rozdzielnicach. Zaprojektowany do współpracy z wyłącznikami kompaktowymi o prądzie znamionowym do 630A, zapewnia precyzyjne i bezpieczne mocowanie aparatury. Pokrywy z tworzywa sztucznego RAL 7035, zamykane pod kątem 90 stopni, gwarantują estetyczny wygląd i pełną ochronę przed dotykiem części pod napięciem.

• Szerokość użytkowa 420 mm: Zapewnia odpowiednią przestrzeń montażową dla aparatury o dużej mocy, ułatwiając organizację przewodów i poprawiając wentylację.
• 72 jednostki przestrzenne:umożliwiają elastyczne rozmieszczanie modułów w szafie, dostosowane do indywidualnych potrzeb instalacji.
• Pokrywy z tworzywa sztucznego RAL 7035: Estetyczna kolorystyka, zgodna z normami przemysłowymi, odporna na działanie czynników środowiskowych.
• Zamykanie pod kątem 90 stopni: Ułatwia montaż pokryw i zapewnia pewne zamknięcie, chroniąc aparaturę przed uszkodzeniami mechanicznymi.
• Zestaw do samodzielnego montażu: Pozwala na precyzyjne dopasowanie do istniejącej infrastruktury bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących obudów rozdzielnic, w tym normy dotyczące ochrony przed dotykiem części pod napięciem, stabilności mechanicznej i odporności na wpływy środowiskowe. Posiada oznakowanie CE.

Zastosowanie

Moduł MBA630A przeznaczony jest do montażu w szafach sterowniczych i rozdzielnicach, gdzie wymagane jest wyposażenie wnętrza o dużej nośności i precyzji wykonania.

• Montaż w szafach sterowniczych dla przemysłu ciężkiego i energetyki.
• Organizacja przestrzeni w rozdzielnicach niskiego napięcia z wyłącznikami kompaktowymi do 630A.
• Stosowanie w instalacjach wymagających dużej liczby jednostek montażowych (72 jednostki przestrzenne).
• Wyposażenie nowych instalacji lub modernizacja istniejących szaf rozdzielczych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie. Moduł mocować na szynie zbiorczej, zachowując odpowiednie odstępy między aparaturą. Pokrywy zamykać pod kątem 90 stopni, aby zapewnić pełną ochronę przed dotykiem części pod napięciem. Po montażu sprawdzić stabilność konstrukcji i poprawność ułożenia przewodów.

FAQ

• Jaka jest maksymalna szerokość panelu? Szerokość panelu wynosi 2 x 500 mm, co daje łączną szerokość 1000 mm, ale szerokość użytkowa modułu MBA630A to 420 mm.
• Czy moduł jest wyposażony w pokrywy? Tak, moduł wyposażony jest w pokrywy z tworzywa sztucznego RAL 7035, zamykane pod kątem 90 stopni.
• Do jakiej głębokości szafy można zamontować moduł? Moduł przeznaczony jest do użytku od głębokości szafy 215 mm.
