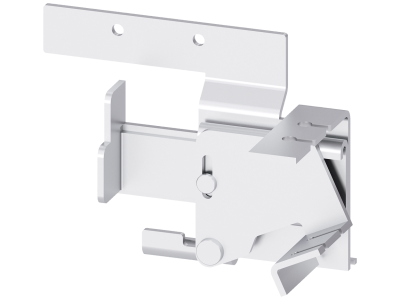

Moduł do blokady z dźwignią wahliwą i cięgnem Bowdena, wyposażenie do: 3VA1 160 | 3VA9157-0VF10 Siemens

Alternatywny kod produktu: 3VA91570VF10

Opis i Kluczowe Cechy

Moduł do blokady z dźwignią wahliwą i cięgnem Bowdena, przeznaczony jako wyposażenie dodatkowe do wyłączników kompaktowych serii 3VA1 160 (Siemens). Umożliwia mechaniczne ryglowanie dźwigni sterującej w pozycji ON lub OFF, zabezpieczając przed przypadkowym lub nieuprawnionym przełączeniem. Rozwiązanie dedykowane instalacjom wymagającym podwyższonego poziomu bezpieczeństwa i kontroli dostępu.

• Dźwignia wahliwa z cięgnem Bowdena: Pozwala na zdalne blokowanie wyłącznika – cięgło Bowdena umożliwia wyprowadzenie punktu ryglowania poza obudowę rozdzielnicy, co zwiększa elastyczność montażu i dostępność dla operatora.
• Mechanizm rygla w dwóch pozycjach (ON/OFF): Gwarantuje pewne zablokowanie wyłącznika w wybranej pozycji roboczej, eliminując ryzyko niekontrolowanego załączenia lub wyłączenia obwodu.
• Dedykowane do 3VA1 160: Montaż bezpośredni na wyłączniku kompaktowym – brak konieczności modyfikacji konstrukcji, szybki i pewny montaż.
• Odporność na manipulacje: Konstrukcja uniemożliwia łatwe obejście blokady, co jest kluczowe dla procedur LOTO (Lockout-Tagout) i bezpieczeństwa personelu.
• Kompatybilność z akcesoriami Siemens 3VA: Możliwość łączenia z zamkami bębenkowymi (np. Ronis) oraz innymi elementami systemu blokad – tworzenie spójnego systemu zabezpieczeń.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w wyłącznikach kompaktowych serii 3VA, które spełniają wymagania norm IEC/EN 60947. Szczegółowe dane dotyczące zgodności znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł blokady z cięgnem Bowdena jest stosowany w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne ryglowanie wyłącznika kompaktowego. Najczęściej wykorzystywany w:

• Procedurach Lockout-Tagout (LOTO) – odcięcie zasilania na czas konserwacji i napraw, uniemożliwienie ponownego załączenia przez osoby nieupoważnione.
• Systemach awaryjnego zatrzymania – zdalne blokowanie wyłącznika w pozycji OFF z panelu operatora lub stanowiska nadzoru (dzięki cięgnu Bowdena).
• Strefach o ograniczonym dostępie – zabezpieczenie wyłączników w pomieszczeniach dostępnych dla personelu bez uprawnień (np. magazyny, hale produkcyjne).
• Instalacjach wymagających centralnego sterowania blokadami – łączenie wielu wyłączników w jeden system ryglowania (np. z wykorzystaniem blokad tylnych).

Wskazówki Montażowe

Montaż modułu blokady może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie od wyłącznika kompaktowego i zabezpieczyć przed przypadkowym załączeniem. Moduł mocuje się bezpośrednio na dźwigni wahliwej wyłącznika 3VA1 160 – nie wymaga dodatkowych narzędzi ani modyfikacji. Cięgno Bowdena prowadzić w sposób uniemożliwiający jego uszkodzenie mechaniczne. Moment dokręcania śrub mocujących oraz maksymalny promień gięcia cięgna należy sprawdzić w dokumentacji technicznej producenta. Przekrój przewodów i obciążalność – nie dotyczy (element czysto mechaniczny). Zawsze przestrzegać instrukcji montażu dostarczonej z produktem.

FAQ

• Czy moduł można zamontować w wyłączniku 3VA innego rozmiaru (np. 3VA2)? Nie. Moduł dedykowany jest wyłącznie do wyłączników serii 3VA1 o wielkości 160 A. Montaż w innych modelach może być niemożliwy lub niebezpieczny. Przed zakupem sprawdź kompatybilność z dokumentacją techniczną wyłącznika.
• Czy moduł blokady jest dostarczany z zamkiem (kluczem)? Nie. Moduł stanowi jedynie mechaniczne przygotowanie do montażu zamka. W zestawie znajduje się dźwignia wahliwa z otworem do zamka bębenkowego (np. Ronis) oraz cięgno Bowdena. Zamek należy dokupić osobno w zależności od wymaganego systemu kluczy.
• Jaki jest stopień ochrony (IP) modułu? Producent nie podaje osobnego stopnia ochrony dla akcesorium. Ochrona obwodu wynika z obudowy wyłącznika kompaktowego 3VA1 160. Moduł montowany jest wewnątrz rozdzielnicy – standardowo przyjmuje się minimalną ochronę IP20. W przypadku wyprowadzenia cięgna na zewnątrz należy zastosować odpowiednią przepustnicę i osłonę, aby nie obniżać szczelności instalacji.
