Miernik uniwersalny EMU UT 55 | EMU_UT55 Erko

Opis i Kluczowe Cechy

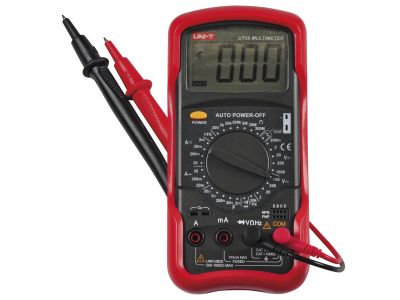

Miernik uniwersalny EMU UT 55 (symbol EMU_UT55) to wielofunkcyjne narzędzie pomiarowe wyposażone w czytelny wyświetlacz LCD o wymiarach 33×65 mm. Umożliwia precyzyjny pomiar napięcia stałego do 1000 V oraz zmiennego do 750 V, co pozwala bezpiecznie diagnozować obwody w instalacjach niskiego napięcia i przemysłowych układach sterowania. Dzięki zakresom prądu stałego i zmiennego do 20 A oraz pomiarowi rezystancji do 200 MΩ, przyrząd sprawdza się zarówno w serwisie urządzeń elektrycznych, jak i w laboratorium.

• Pomiar napięcia AC/DC: zakres DC 200 mV…1000 V oraz AC 2 V…750 V – umożliwia kontrolę zarówno niskonapięciowych układów sterowania, jak i obwodów zasilania gniazd 230/400 V.
• Pomiar prądu AC/DC: zakres DC 2 mA…20 A, AC 20 mA…20 A – pozwala na pomiar obciążenia silników, grzałek i innych odbiorników bez konieczności przerywania obwodu (w trybie szeregowym).
• Pomiar rezystancji: od 200 Ω do 200 MΩ – niezbędny do sprawdzania ciągłości przewodów, izolacji oraz wartości elementów biernych.
• Pomiar temperatury: zakres od -20°C do +1000°C (z dołączoną sondą termoparową) – umożliwia diagnostykę nagrzewania się styków, silników czy aparatury.
• Funkcje dodatkowe: pomiar częstotliwości do 20 kHz, akustyczny test ciągłości oraz testowanie diod – przyspieszają lokalizację zwarć i ocenę stanu elementów półprzewodnikowych.

Zgodność z Normami

Miernik uniwersalny EMU UT 55 został zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa dla przyrządów pomiarowych kategorii CAT. Spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Dokładne numery norm podane są w dokumentacji technicznej producenta.

Zastosowanie

Uniwersalny charakter przyrządu sprawia, że znajduje on zastosowanie w szerokim spektrum prac elektrycznych i elektronicznych – od prostych pomiarów w instalacjach domowych po zaawansowaną diagnostykę w automatyce przemysłowej.

• Pomiary napięcia i prądu w rozdzielnicach niskiego napięcia, szafach sterowniczych i układach zasilania maszyn.
• Diagnostyka uszkodzeń obwodów – lokalizacja przerw, zwarć, sprawdzenie ciągłości połączeń i wartości rezystancji izolacji.
• Serwis urządzeń grzewczych, klimatyzacyjnych i silników elektrycznych – kontrola prądu pobieranego, temperatury pracy oraz częstotliwości.
• Laboratoryjne testowanie elementów elektronicznych – pomiar diod, tranzystorów, sprawdzenie parametrów pasywnych.

Wskazówki Montażowe

Przed rozpoczęciem jakichkolwiek pomiarów należy bezwzględnie odłączyć napięcie od badanego obwodu, a w przypadku pomiarów prądu – upewnić się, że miernik jest włączony szeregowo w obwód. Praca z urządzeniem powinna być wykonywana wyłącznie przez osoby posiadające uprawnienia SEP. Należy stosować przewody pomiarowe odpowiedniej kategorii przepięciowej, a zakres pomiarowy dobierać od najwyższego do najniższego, aby uniknąć przeciążenia wejścia. Po zakończeniu pomiarów przestawić pokrętło w pozycję „OFF”.

FAQ

• Czy miernik EMU UT 55 mierzy prąd zmienny i stały? Tak. Prąd stały mierzy w zakresach 2 mA, 20 mA, 200 mA oraz 20 A, a prąd zmienny w zakresach 20 mA, 200 mA i 20 A. Należy pamiętać o ustawieniu odpowiedniego trybu oraz wpięciu przewodów w gniazda pomiaru prądu.
• Jaki zakres pomiaru temperatury oferuje ten model? Miernik umożliwia pomiar temperatury w stopniach Celsjusza od -20°C do +1000°C. Do zestawu dołączona jest sonda termoparowa – po jej podłączeniu wyświetlacz pokazuje aktualną temperaturę.
• Czy przyrząd posiada funkcję testowania ciągłości i diod? Tak, posiada akustyczny test ciągłości (sygnał dźwiękowy przy rezystancji poniżej progu) oraz testowanie diod. Funkcje te ułatwiają szybkie sprawdzanie połączeń i elementów półprzewodnikowych bez konieczności odczytywania wartości na wyświetlaczu.
