Wyłączniki IEC, Frame 160, 100 A, 3-bieg., 55 kA, TM, ATAM, przyłącze zaciskowe | 3VA1110-5EF36-0AA0 Siemens

Alternatywny kod produktu: 3VA11105EF360AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1110-5EF36-0AA0 to element serii SENTRON, przeznaczony do ochrony instalacji, rozruszników i silników w zastosowaniach przemysłowych oraz infrastrukturalnych. Jest to aparat 3-biegunowy, w ramie (Frame) 160, o prądzie znamionowym 100 A i zdolności zwarciowej 55 kA przy 415 V AC. Wyposażony w termomagnetyczny wyzwalacz TM240 (ATAM) z regulowaną ochroną przeciążeniową i zwarciową, zapewnia skuteczne i selektywne wyłączanie w razie awarii. Przyłącze zaciskowe ułatwia szybki i pewny montaż.

• Prąd znamionowy In = 100 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, idealny do zasilania silników, rozruszników i rozdzielnic przemysłowych.
• Zdolność zwarciowa Icu = 55 kA przy 415 V AC: gwarantuje pewne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, chroniąc urządzenia i personel.
• Wyzwalacz termomagnetyczny TM240 z regulacją: precyzyjna ochrona przeciążeniowa (Ir = 70…100 A) oraz przeciwzwarciowa (Ii = 5…10 × In) – można dostosować do charakterystyki zabezpieczanego odbiornika.
• Konstrukcja 3-biegunowa w ramie Frame 160: zwarta i modułowa budowa ułatwia zabudowę w rozdzielnicach, a dostępność w wersji 3-bieg. umożliwia ochronę obwodów trójfazowych.
• Przyłącze zaciskowe: zapewnia trwałe i bezpieczne połączenie przewodów, zgodne z wymaganiami instalacji przemysłowych.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1110-5EF36-0AA0 jest zaprojektowany zgodnie z międzynarodowymi normami IEC (w tym IEC 60947-2 dla wyłączników przemysłowych) oraz posiada certyfikat CE. Gwarantuje to spełnienie wymogów bezpieczeństwa i niezawodności w zastosowaniach przemysłowych i infrastrukturalnych.

Zastosowanie

Dzięki wysokiej zdolności zwarciowej i regulowanemu wyzwalaczowi termomagnetycznemu, wyłącznik ten sprawdza się w ochronie różnych odbiorników i obwodów. Rekomendowane scenariusze użycia:

• Ochrona rozruszników silników elektrycznych – zapobiega uszkodzeniu styczników i przekaźników termicznych w przypadku zwarcia.
• Główny wyłącznik w rozdzielnicach przemysłowych i infrastrukturalnych – zabezpiecza całą instalację przed skutkami przeciążeń i zwarć.
• Ochrona linii zasilających w systemach automatyki budynkowej i sterowania – zapewnia selektywność i ciągłość zasilania.
• Zastosowanie w sieciach IT/TN, gdzie wymagana jest duża zdolność łączeniowa i możliwość dopasowania nastaw wyzwalacza do specyfiki obwodu.

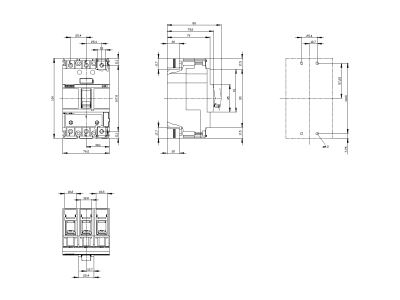

Wskazówki Montażowe

Montaż może być realizowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłączyć napięcie i odczekać czas wymagany do rozładowania kondensatorów. Wyłącznik należy mocować na płycie montażowej lub w obudowie zgodnie z instrukcją producenta (możliwy montaż stały i techniką wtykową). Dokręcać zaciski przyłączeniowe momentem podanym w dokumentacji technicznej. Przekrój przewodów dobrać do prądu znamionowego 100 A oraz spodziewanego prądu zwarciowego. Nie stosować do częstego łączenia – aparat przeznaczony jest do roli wyłącznika ochronnego.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? Nie – jest to wyłącznik kompaktowy ochronny, nie wyposażony we wbudowane podświetlenie. Ewentualną sygnalizację można zrealizować poprzez zewnętrzne wyposażenie dodatkowe (np. wyzwalacz wznośny lub pomocnicze łączniki sygnalizacyjne), które są dostępne w ramach jednolitej platformy 3VA.
• Jaki jest stopień ochrony IP? Producent nie podaje bezpośrednio stopnia ochrony IP dla tego wyłącznika w dostarczonych danych. Standardowo aparatura kompaktowa montowana w suchych pomieszczeniach wewnątrz rozdzielnicy osiąga ochronę co najmniej IP20. W przypadku montażu w warunkach podwyższonej wilgotności lub zapylenia należy stosować dodatkowe obudowy.
• Jak ustawić prąd przeciążeniowy i zwarciowy? Wyzwalacz TM240 umożliwia płynną regulację prądu przeciążeniowego Ir w zakresie 70–100 A oraz nastawę prądu zwarciowego Ii w zakresie 5–10 × In. Regulacji dokonuje się pokrętłami na panelu czołowym wyłącznika przy odłączonym napięciu. Szczegółowy opis znajduje się w dokumentacji technicznej produktu.
