Listwa zaciskowa IP20 A7H kolor szary 7x16mm2 MAD1007A15 | MAD1007A15 Morek

Opis i Kluczowe Cechy

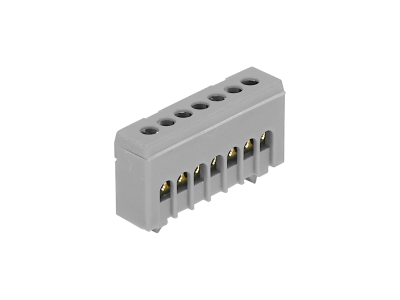

Listwa zaciskowa A7H IP20 (symbol MAD1007A15) w kolorze szarym to uniwersalne rozwiązanie do organizacji połączeń neutralnych i uziemiających w szafach rozdzielczych i sterowniczych. Zaprojektowana z myślą o bezpieczeństwie i praktyczności, wyposażona w osłonę toru prądowego chroniącą przed przypadkowym kontaktem z elementami pod napięciem. Montaż na standardowej szynie DIN ułatwia szybkie i stabilne mocowanie, a kolor szary zapewnia spójność z większością aparatury modułowej.

• Stopień ochrony IP20: Ochrona przed przypadkowym dotykiem elementów pod napięciem – kluczowe w instalacjach wewnętrznych.
• Osłona toru prądowego: Zapobiega przypadkowemu kontaktowi z przewodami pod napięciem podczas montażu i konserwacji.
• Maksymalny prąd 63A i napięcie 690V: Gwarantuje niezawodne połączenia nawet przy wysokich obciążeniach w instalacjach przemysłowych.
• 7 połączeń na 16mm²: Elastyczność w organizacji przewodów neutralnych i uziemiających w szafach sterowniczych.
• Montaż na szynie DIN: Szybkie i trwałe mocowanie w standardowych szafach rozdzielczych, skraca czas instalacji.

Zgodność z Normami

Listwa zaciskowa A7H spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym dyrektyw niskonapięciowych oraz standardów montażu na szynie DIN. Posiada oznaczenie CE, potwierdzające zgodność z unijnymi wymaganiami.

Zastosowanie

Listwa zaciskowa A7H IP20 przeznaczona jest do profesjonalnej organizacji połączeń w szafach rozdzielczych, sterowniczych oraz systemach automatyki przemysłowej.

• Organizacja przewodów neutralnych i uziemiających w szafach rozdzielczych budynków mieszkalnych i biurowych.
• Montaż w szafach sterowniczych maszyn i urządzeń przemysłowych – zapewnia uporządkowanie i bezpieczeństwo połączeń.
• Zastosowanie w systemach automatyki budynkowej – identyfikacja i separacja obwodów.
• Instalacje niskonapięciowe (do 690V) wymagające niezawodnych i bezpiecznych połączeń.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Listwę mocować na szynie DIN, upewniając się, że osłona toru prądowego jest prawidłowo założona. Przewody o przekroju do 16mm² podłączać zgodnie z oznaczeniem na listwie, dbając o odpowiedni moment dokręcania zacisków (zgodnie z dokumentacją producenta). Po montażu sprawdzić poprawność połączeń i brak luzów w zaciskach.

FAQ

• Do jakiego napięcia można stosować listwę A7H? Listwa przeznaczona jest do pracy przy maksymalnym napięciu 690V, co czyni ją odpowiednią do większości instalacji niskonapięciowych.
• Czy listwa jest dostępna w innych kolorach? Tak, oprócz szarej dostępne są także wersje niebieska (neutralne) i zielona (uziemiające), ułatwiające identyfikację funkcji przewodów.
• Jakie przewody można podłączyć do listwy A7H? Listwa obsługuje przewody o przekroju od 1,5 do 16mm², co zapewnia elastyczność w doborze odpowiednich przewodów do konkretnej instalacji.
