Listwa zaciskowa do płytek drukowanych LM 3.50/03/90 3.2SN OR BX | 1667770000 Weidmuller

Opis i Kluczowe Cechy

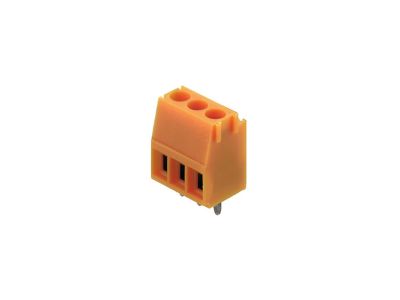

Listwa zaciskowa do płytek drukowanych (PCB) o oznaczeniu LM 3.50/03/90 3.2SN OR BX (symbol 1667770000) to trójbiegunowe złącze przeznaczone do montażu na płytce drukowanej. Dzięki rozstawowi zacisków 3,50 mm i kątowi wyprowadzenia 90° umożliwia wygodne prowadzenie przewodów w ograniczonej przestrzeni. Kolor pomarańczowy ułatwia identyfikację wizualną w szafie sterowniczej.

• 3 bieguny: Możliwość podłączenia trzech niezależnych obwodów w jednej listwie, co oszczędza miejsce na płytce drukowanej.
• Rozstaw 3,50 mm: Zwarta konstrukcja pozwala na gęste rozmieszczenie złączy na PCB, zwiększając gęstość połączeń.
• Kąt wyjścia przewodów 90°: Ułatwia prowadzenie przewodów prostopadle do płytki, co ułatwia okablowanie w szafach i puszkach.
• Kolor pomarańczowy (OR): Wyróżnia się na tle innych elementów, co przyspiesza serwisowanie i kontrolę wizualną.
• Przeznaczenie do PCB: Zapewnia bezpieczne i pewne połączenie przewodów z płytką drukowaną poprzez zaciski śrubowe (parametry elektryczne – patrz karta katalogowa producenta).

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Konstrukcja zgodna z ogólnie przyjętymi standardami dla złączy do płytek drukowanych.

Zastosowanie

Listwa zaciskowa LM 3.50/03/90 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie przewodów z płytką drukowaną w instalacjach sterowania, automatyki i elektroniki.

• Podłączanie czujników i elementów wykonawczych do sterowników PLC w szafach sterowniczych.
• Tworzenie punktów rozdziału sygnałów w systemach automatyki budynkowej.
• Połączenia między płytkami PCB w urządzeniach elektronicznych i modułach.
• Zastosowania w prototypowaniu i produkcji małoseryjnej – łatwy montaż i modyfikacja połączeń.

Wskazówki Montażowe

Montaż listwy zaciskowej na płytce drukowanej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP po uprzednim odłączeniu napięcia. Należy przestrzegać zaleceń producenta dotyczących momentu dokręcania śrub zacisków oraz dobrać przekrój przewodów odpowiedni do obciążenia (parametry elektryczne – patrz karta katalogowa). Lutowanie lub wlutowywanie listwy w płytkę wymaga zachowania odpowiedniej temperatury i czasu.

FAQ

• Jaki jest rozstaw zacisków? Rozstaw wynosi 3,50 mm.
• Ile biegunów ma listwa? Listwa jest trójbiegunowa (03 w oznaczeniu).
• Jaki jest kąt wyprowadzenia przewodów? Przewody wyprowadzone są pod kątem 90° w stosunku do płytki.
