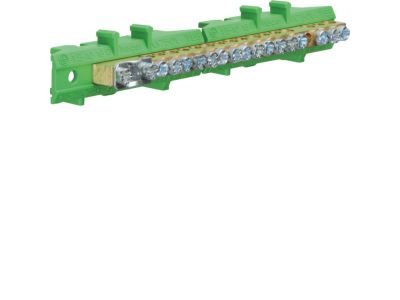

Listwa przyłączeniowa z cokołem ochronna 1x25 + 8x16 + 8x10 mm2 | KM17E Hager

Opis i Kluczowe Cechy

Listwa przyłączeniowa KM17E z cokołem ochronnym to uniwersalne rozwiązanie do bezpiecznego łączenia przewodów w rozdzielnicach elektrycznych. Dzięki trzem różnym przekrojom zacisków – 1×25 mm², 8×16 mm² i 8×10 mm² – umożliwia podłączenie zarówno przewodów głównych, jak i odgałęzień o mniejszych przekrojach, co zapewnia elastyczność przy projektowaniu instalacji. Cokół ochronny zwiększa bezpieczeństwo użytkowania, minimalizując ryzyko przypadkowego dotknięcia elementów pod napięciem.

• Przekrój 1×25 mm²: Zacisk główny przystosowany do przewodów o dużym przekroju, umożliwia bezpieczne przyłączenie obwodów zasilających bez ryzyka przegrzania połączeń.
• 8×16 mm²: Osiem zacisków o przekroju 16 mm², idealnych do podłączenia wielu odbiorników lub rozgałęzień w jednej listwie – oszczędność miejsca i czasu montażu.
• 8×10 mm²: Kolejne osiem zacisków dla przewodów o mniejszym przekroju, pozwalające na elastyczne łączenie obwodów pomocniczych i sygnalizacyjnych.
• Cokół ochronny: Zabezpiecza przed bezpośrednim kontaktem z zaciskami, podnosząc poziom bezpieczeństwa podczas eksploatacji i prac serwisowych.
• Kompaktowa konstrukcja: Wszystkie zaciski w jednej listwie pozwalają na uporządkowane prowadzenie przewodów, co ułatwia identyfikację obwodów i późniejszą konserwację.

Zgodność z Normami

Listwa przyłączeniowa KM17E została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE potwierdzające zgodność z wymogami Unii Europejskiej. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Listwa przyłączeniowa KM17E z cokołem ochronnym znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz puszkach przyłączeniowych. Służy do bezpiecznego i uporządkowanego łączenia przewodów w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Podłączenie głównych obwodów zasilających (zacisk 25 mm²) wraz z odgałęzieniami do odbiorników (zaciski 16 mm²).
• Rozprowadzenie sygnałów sterujących i pomocniczych w automatyce budynkowej (zaciski 10 mm²).
• Tworzenie punktów rozgałęźnych w rozdzielnicach, gdzie wymagane jest jednoczesne przyłączenie wielu przewodów o różnych przekrojach.
• Zastosowanie w instalacjach tymczasowych (np. place budowy) dzięki łatwości montażu i demontażu przewodów.

Wskazówki Montażowe

Montaż listwy przyłączeniowej KM17E może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) oraz znajomość przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Zaleca się montaż na szynie montażowej TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przyłączanych przewodów należy dobrać do obciążenia prądowego zgodnie z normą PN-IEC 60364. Dokręć śruby zacisków zalecanym momentem obrotowym podanym w dokumentacji technicznej, aby zapewnić pewne połączenie elektryczne i uniknąć luzów.

FAQ

• Czy listwa KM17E nadaje się do przewodów miedzianych? Tak, listwa jest przeznaczona do łączenia przewodów miedzianych jedno- i wielożyłowych. Przekroje są zgodne z powszechnie stosowanymi średnicami żył.
• Jaki stopień ochrony (IP) ma listwa? W dostępnych danych producenta nie podano konkretnego stopnia ochrony. Cokół ochronny zapewnia podstawową osłonę przed przypadkowym dotknięciem, ale dla zastosowań wymagających wyższej szczelności należy stosować dodatkowe obudowy.
• Czy listwę można montować na szynie DIN? Producent nie podał wprost informacji o sposobie montażu. Większość listew przyłączeniowych z cokołem przeznaczona jest do montażu na szynie TH35 – zalecamy sprawdzenie fizycznej konstrukcji lub dokumentacji technicznej przed zakupem.
