Lampka sygnalizacyjna Przycisk płaski biały samopowrotny LED 12-24V okrągły Harmony XB6 | XB6AW1B1B Schneider Electric

Opis i Kluczowe Cechy

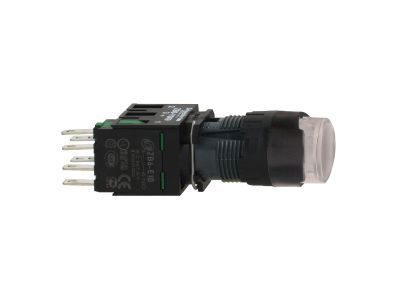

Lampka sygnalizacyjna z przyciskiem płaskim Harmony XB6 firmy Schneider Electric (symbol XB6AW1B1B) to kompaktowe urządzenie łączące funkcję przycisku sterowniczego z podświetleniem LED. Przeznaczone do zasilania napięciem 12-24 V AC/DC, sprawnie sygnalizuje stan pracy i umożliwia ręczne wydawanie impulsów. Samopowrotny mechanizm gwarantuje automatyczny powrót styków po zwolnieniu, a płaski, biały korpus w standardowym okrągłym otworze 22 mm ułatwia montaż w tablicach sterowniczych i pulpitach.

• Zasilanie LED 12-24 V AC/DC: Niskonapięciowa dioda zapewnia wyraźną sygnalizację przy minimalnym zużyciu energii – idealna do instalacji zasilanych z transformatorów.
• Samopowrotny (chwilowy) sposób działania: Styk powraca do pozycji spoczynkowej po zwolnieniu przycisku – niezbędny do aplikacji impulsowych, sterowania stycznikami lub przekaźnikami.
• Płaska, biała osłona: Zapobiega przypadkowemu załączeniu oraz harmonijnie komponuje się z estetyką paneli sterowniczych.
• Konstrukcja w standardzie 22 mm (okrągła): Umożliwia szybki montaż w typowych otworach tablic i puszek – bez konieczności stosowania dodatkowych adapterów.
• Trwałość i niezawodność serii Harmony XB6: Sprawdzona konstrukcja Schneider Electric gwarantuje długą żywotność mechaniczną i elektryczną w warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymogami dyrektyw niskonapięciowej i EMC. Posiada oznaczenie CE i jest przeznaczony do pracy w typowych warunkach przemysłowych. Dokładne numery norm dostępne są w oficjalnej karcie katalogowej producenta.

Zastosowanie

Przycisk z lampką sygnalizacyjną XB6AW1B1B sprawdza się wszędzie tam, gdzie potrzebne jest zarówno ręczne sterowanie, jak i wizualna informacja o stanie urządzenia. Dzięki niskiemu napięciu zasilania idealnie nadaje się do obwodów sterowniczych 12-24 V.

• Syndykacja stanu pracy urządzeń (np. silników, pomp, wentylatorów) – dioda świeci, gdy obwód jest załączony.
• Wydawanie krótkich impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Panelowe przyciski start/stop w maszynach i liniach produkcyjnych z sygnalizacją gotowości.
• Automatyka budynkowa – sterowanie oświetleniem, bramami, roletami z sygnalizacją położenia.

Wskazówki Montażowe

Montaż i podłączenie przycisku powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Element mocuje się w otworze o średnicy 22 mm na panelu lub szynie (jeśli stosowana jest puszka). Przekrój przewodów należy dobrać do spodziewanego prądu (zalecany max 1,5 mm² dla obwodów sygnalizacyjnych). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (zazwyczaj 0,6–0,8 Nm). Po zakończeniu montażu sprawdź poprawność działania przed załączeniem napięcia.

FAQ

• Czy podświetlenie LED jest wbudowane na stałe i wymaga osobnego źródła? Tak, lampka LED jest zintegrowana w przycisku. Zasilanie podświetlenia (12-24 V AC/DC) należy podłączyć do odpowiednich zacisków – nie jest to przycisk z wymienną żarówką.
• Jaki jest stopień ochrony tego urządzenia? W dostępnych danych nie podano konkretnego stopnia IP. W typowych zastosowaniach wewnątrz rozdzielnic i paneli przycisk spełnia wymagania IP20 (ochrona przed ciałami stałymi >12 mm). Jeśli wymagana jest wyższa szczelność, należy skonsultować się z dokumentacją techniczną producenta.
• Czy przycisk jest monostabilny (samopowrotny) czy bistabilny? Jest to przycisk samopowrotny (monostabilny) – po naciśnięciu i zwolnieniu styk wraca do stanu spoczynkowego, co umożliwia pracę impulsową.
