Łącznik schodowy 10AX, podświetlany, kremowy, Valena Life | 752226 Legrand

Opis i Kluczowe Cechy

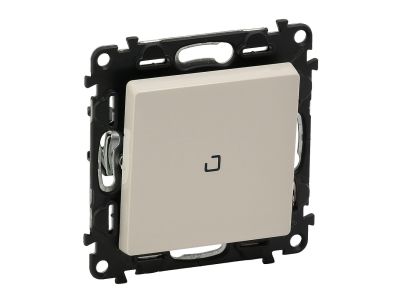

Łącznik schodowy podświetlany z serii Valena Life (symbol 752226) to mechanizm przeznaczony do sterowania oświetleniem z dwóch niezależnych punktów. Przystosowany do prądu znamionowego 10AX przy napięciu 250 V~, co zapewnia niezawodną pracę w typowych obwodach oświetleniowych. Wyposażony w energooszczędną lampkę LED o poborze 0,15 mA ułatwiającą lokalizację w ciemności. Mechanizm posiada metalowy uchwyt oraz transparentną osłonę przeciwpyłową. Montaż odbywa się za pomocą pazurków lub wkrętów w standardowej puszce.

• Obciążalność 10AX (kategoria AC): dopuszczalny prąd obciążenia do 10 A dla obciążeń żarowych, co gwarantuje bezpieczną i stabilną pracę w domowych i biurowych instalacjach oświetleniowych.
• Podświetlenie LED 0,15 mA: bardzo niski pobór energii, lampka świeci przy wyłączonym łączniku, ułatwiając lokalizację w ciemności bez znaczącego obciążenia instalacji.
• Napięcie znamionowe 250 V~: kompatybilność z typowymi sieciami jednofazowymi, zapewniająca bezpieczne przełączanie.
• Mechanizm z metalowym uchwytem: zwiększona trwałość i odporność na uszkodzenia mechaniczne podczas montażu i eksploatacji.
• Transparentna osłona przeciwpyłowa: chroni styki przed zabrudzeniem w fazie budowy, co wydłuża żywotność łącznika.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych w zakresie niskiego napięcia i kompatybilności elektromagnetycznej.

Zastosowanie

Łącznik schodowy służy do załączania i wyłączania obwodu oświetleniowego z dwóch różnych miejsc. Sprawdza się zarówno w instalacjach nowych, jak i modernizowanych.

• Sterowanie oświetleniem korytarzy, schodów i długich korytarzy – włączanie/wyłączanie z dwóch końców.
• Sterowanie oświetleniem w dużych pomieszczeniach (np. sypialnia, salon) z dwóch punktów – przy wejściu i przy łóżku.
• Przełączanie obwodów w układzie schodowym jako element instalacji domowej lub biurowej.
• Możliwość użycia w systemie automatyki budynkowej w połączeniu z przekaźnikami lub stycznikami (jako element sterujący).

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Mechanizm mocuje się w standardowej puszce za pomocą pazurków dystansowych lub wkrętów (w zestawie). Przewody należy podłączyć zgodnie z oznaczeniami na obudowie (zaciski śrubowe). Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta. Po montażu zaleca się sprawdzenie poprawności podłączenia przed założeniem ramki i włączeniem napięcia.

FAQ

• Czy podświetlenie LED działa stale? Tak, lampka LED (0,15 mA) świeci się, gdy łącznik jest w stanie wyłączonym, ułatwiając lokalizację w ciemności. Po włączeniu obwodu lampka gaśnie.
• Jaki jest stopień ochrony tego łącznika? Producent nie podaje stopnia IP w karcie katalogowej. Standardowo łączniki instalacyjne montowane w pomieszczeniach suchych mają ochronę IP20 (brak danych, prosimy o sprawdzenie w instrukcji).
• Czy łącznik może pracować w obwodzie z obciążeniem LED? Tak, obciążalność 10AX (kategoria AC) obejmuje również obciążenia rezystancyjne, w tym nowoczesne źródła LED o charakterze rezystancyjno-pojemnościowym. W przypadku większej liczby opraw LED (zwłaszcza z zasilaczami) zaleca się sprawdzenie sumarycznego prądu oraz ewentualne zastosowanie łącznika z obciążalnością znamionową dostosowaną do tego typu obciążeń.
