Łącznik schodowy 10AX, mechanizm, Valena Allure | 752006 Legrand

Opis i Kluczowe Cechy

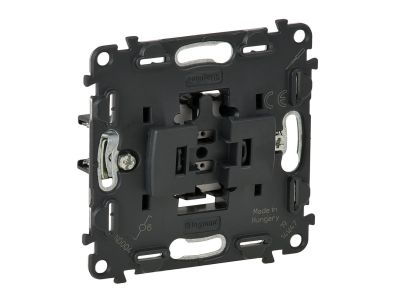

Łącznik schodowy o symbolu 752006 z serii Valena Allure to mechanizm przeznaczony do pracy przy napięciu 250 V~ i prądzie znamionowym 10 AX, zapewniający niezawodne przełączanie obwodów oświetleniowych w układzie schodowym. Zastosowanie zacisków automatycznych przyspiesza montaż, a opcjonalne podświetlenie LED zwiększa komfort użytkowania. Produkt współpracuje z ramkami i klawiszami Valena Allure (dobieranych oddzielnie).

• Prąd znamionowy 10 AX: umożliwia bezpieczne sterowanie obwodami oświetleniowymi o znacznym obciążeniu żarowym, eliminując ryzyko przegrzania styków.
• Napięcie 250 V AC: zgodność z typowymi instalacjami domowymi i biurowymi w Europie.
• Zaciski automatyczne: szybki i pewny montaż bez użycia narzędzi – wystarczy wsunąć przewód. Oszczędność czasu i mniejsza szansa na błędy instalacyjne.
• Możliwość dodania podświetlenia LED: dedykowana lampka nr ref. 067686 lub 752057 montowana w mechanizmie zapewnia podświetlenie przestrzenne, ułatwiając lokalizację łącznika w ciemności.
• Współpraca z systemem Valena Allure: mechanizm wyposażony jest w metalowy uchwyt montażowy oraz transparentną osłonę przeciwpyłową; pasuje do ramek i plakietek Valena Allure zgodnie z tabelą doboru.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa dla łączników instalacyjnych. Posiada certyfikację CE, potwierdzającą zgodność z wymogami Unii Europejskiej. Brak szczegółowych numerów norm w dokumentacji – zaleca się stosowanie zgodnie z przeznaczeniem i instalację przez wykwalifikowany personel.

Zastosowanie

Łącznik schodowy 752006 sprawdza się wszędzie tam, gdzie oświetlenie musi być sterowane z dwóch niezależnych punktów – od domowych korytarzy po obiekty komercyjne. Dzięki uniwersalności może być również używany w systemach automatyki.

• Sterowanie oświetleniem z dwóch miejsc – idealny do klatek schodowych, długich korytarzy, sypialni (przy łóżku i przy drzwiach).
• Generowanie impulsów do styczników, przekaźników lub PLC – w połączeniu z odpowiednimi modułami może służyć jako element sterujący w instalacjach inteligentnych.
• Sygnalizacja – w układach, gdzie potrzebne jest przełączanie obwodu sygnalizacyjnego z dwóch punktów.
• Automatyka budynkowa – jako element systemów BMS czy instalacji KNX/EIB po zastosowaniu interfejsów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w instalacji. Mechanizm przeznaczony jest do montażu w puszce instalacyjnej (podtynkowej) za pomocą pazurków lub wkrętów. Przewody należy podłączyć do zacisków automatycznych, upewniając się, że są prawidłowo dociśnięte (zaciski samoczynnie trzymają przewód). Przekrój przewodów oraz ewentualny moment dokręcania elementów montażowych należy dobrać zgodnie z dokumentacją producenta i obowiązującymi przepisami.

FAQ

• Czy łącznik posiada wbudowane podświetlenie? Nie, podświetlenie można dodać opcjonalnie, montując w mechanizmie lampkę LED o numerze referencyjnym 067686 lub 752057. Lampka zapewnia podświetlenie przestrzenne (słabe światło widoczne po wyłączeniu).
• Jaki jest stopień ochrony IP tego mechanizmu? Producent nie podał konkretnego stopnia IP w karcie katalogowej. Standardowo dla mechanizmów montowanych w puszkach podtynkowych w suchych pomieszczeniach wewnętrznych przyjmuje się IP20.
• Jaki jest tryb pracy styków – czy łącznik nadaje się do sterowania z dwóch miejsc? Jest to łącznik schodowy (przełącznik) z jednym biegunem przełącznym. Umożliwia załączanie i wyłączanie obwodu oświetleniowego z dwóch niezależnych punktów, np. na dole i na górze schodów. Nie jest to łącznik krzyżowy (do trzech punktów) ani przycisk monostabilny.
