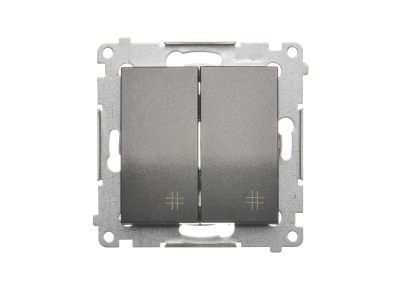

Łącznik krzyżowy podwójny (moduł) 10AX, 250V, szybkozłącza, antracyt DW7/2.01/48 Simon 54 | DW7/2.01/48 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik krzyżowy podwójny (moduł) DW7/2.01/48 z serii Simon 54 to zaawansowany osprzęt elektroinstalacyjny, zaprojektowany z myślą o wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne przełączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V. Wykończenie w kolorze antracytowym nadaje produktowi nowoczesny, industrialny charakter, idealnie wpisujący się w aktualne trendy architektoniczne.

• Mechanizm dwuklawiszowy: Pozwala na niezależne sterowanie dwoma obwodami w układzie krzyżowym.
• Szybkozłącza: Zastosowanie nowoczesnych zacisków bezśrubowych znacząco skraca czas montażu i gwarantuje trwały styk elektryczny, odporny na poluzowanie wynikające z drgań lub upływu czasu.
• Prąd znamionowy 10AX: Specjalna konstrukcja styków umożliwia obsługę prądów udarowych generowanych przez nowoczesne źródła światła LED.
• Konstrukcja modułowa: Produkt dostarczany jako moduł, co pozwala na swobodny dobór ramek wielokrotnych z serii Simon 54 Premium lub Simon 54 Nature.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) zapewnia bezpieczne użytkowanie wewnątrz budynków.

Zastosowanie

Łącznik krzyżowy podwójny znajduje zastosowanie w rozbudowanych instalacjach schodowych i korytarzowych. Jest on montowany jako element pośredni pomiędzy dwoma łącznikami schodowymi. Dzięki zastosowaniu jednego lub większej liczby łączników krzyżowych, możliwe jest stworzenie systemu sterowania oświetleniem z trzech lub więcej niezależnych punktów. Jest to rozwiązanie idealne do klatek schodowych o wielu kondygnacjach, długich ciągów komunikacyjnych w biurowcach oraz przestronnych salonów typu open-space.

Wskazówki Montażowe

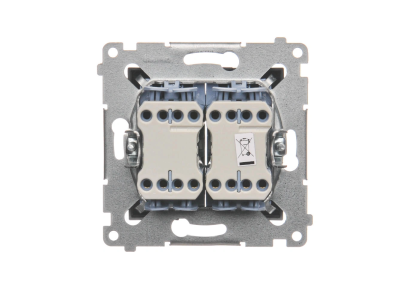

Montaż modułu DW7/2.01/48 powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, przewody o przekroju do 2,5 mm² wystarczy odizolować na odpowiednią długość i wsunąć w zacisk. Solidny mostek montażowy wyposażony w nacięcia ułatwia precyzyjne pozycjonowanie modułu w ramkach wielokrotnych. Należy pamiętać, że łącznik działa na zasadzie przełącznika bistabilnego – po naciśnięciu klawisz pozostaje w nowej pozycji, nie odbijając samoczynnie.

FAQ

• Czy ten łącznik może pracować samodzielnie? Nie, łącznik krzyżowy musi współpracować z dwoma łącznikami schodowymi na końcach układu, aby poprawnie realizować funkcję przełączania z wielu miejsc.
• Czy produkt zawiera ramkę w zestawie? Nie, jest to moduł. Ramkę zewnętrzną należy dokupić osobno, dopasowując ją do stylistyki wnętrza.
• Czy szybkozłącza są bezpieczne dla instalacji aluminiowych? Zaleca się stosowanie szybkozłączy głównie z przewodami miedzianymi (drut). W przypadku starszych instalacji aluminiowych należy zachować szczególną ostrożność i stosować odpowiednie pasty kontaktowe.
