Łącznik krzyżowy 10AX, szary, Forix IP44 | 782385 Legrand

Opis i Kluczowe Cechy

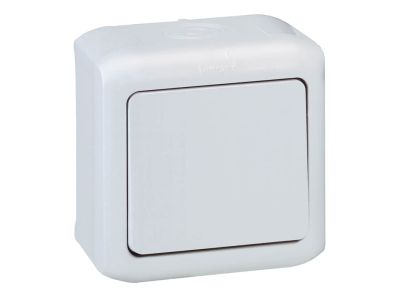

Łącznik krzyżowy Forix IP44 (symbol 782385) w kolorze szarym (RAL 735) to przełącznik przeznaczony do sterowania oświetleniem z trzech lub więcej niezależnych punktów. Wyposażony w zaciski śrubowe ułatwiające podłączenie przewodów. Dzięki prądowi znamionowemu 10 AX przy napięciu 250 V~ zapewnia bezpieczną pracę w domowych i biurowych obwodach oświetleniowych. Stopień ochrony IP44 pozwala na montaż w pomieszczeniach narażonych na wilgoć.

• Prąd znamionowy 10 AX (250 V~): Odpowiedni do sterowania obwodami oświetleniowymi o znacznym obciążeniu, w tym żarowymi i halogenowymi, bez ryzyka przegrzania styków.
• Stopień ochrony IP44: Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody z każdego kierunku – idealny do łazienek, kuchni, piwnic czy tarasów.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie przewodów, upraszczają montaż i konserwację instalacji.
• Możliwość podświetlenia: Istnieje opcja montażu dedykowanej lampki sygnalizacyjnej (nr ref. 782398) ułatwiającej lokalizację łącznika w ciemności.
• Kolor szary (RAL 735): Estetyczne wykończenie z połyskiem, pasujące do nowoczesnych i klasycznych aranżacji wnętrz.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja spełniają wymagania dla aparatury elektroinstalacyjnej stosowanej w budynkach mieszkalnych i użyteczności publicznej.

Zastosowanie

Łącznik krzyżowy Forix IP44 służy do załączania i wyłączania obwodów oświetleniowych z wielu miejsc. Montuje się go w ciągu instalacyjnym pomiędzy dwoma łącznikami schodowymi, tworząc układ sterowania z minimum trzech punktów. Sprawdza się w następujących scenariuszach:

• Sterowanie oświetleniem na korytarzach i klatkach schodowych – włączanie/wyłączanie światła z każdego piętra.
• Kontrola światła w dużych pomieszczeniach (sale konferencyjne, hale, magazyny) – możliwość wygodnego zarządzania z kilku wejść.
• Oświetlenie w strefach wilgotnych (łazienki, pralnie, kuchnie) dzięki stopniowi ochrony IP44.
• Zastosowanie w domowych systemach sterowania oświetleniem wymagających elastyczności przycisków krzyżowych.

Wskazówki Montażowe

Montaż łącznika krzyżowego powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się w standardowej puszce instalacyjnej (np. Ø 60 mm) na ścianie. Podłączenie przewodów wykonaj zgodnie ze schematem elektrycznym dla łączników krzyżowych – do zacisków śrubowych podłącz odpowiednio przewody fazowe i odchodzące. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać według dokumentacji producenta i obowiązujących norm.

FAQ

• Czy łącznik jest fabrycznie podświetlany? Nie, łącznik nie posiada wbudowanego podświetlenia. Istnieje jednak możliwość zamontowania dedykowanej lampki sygnalizacyjnej (nr ref. 782398) – należy ją dokupić osobno i zamontować w odpowiednim gnieździe.
• Jaki jest stopień ochrony IP i gdzie można go stosować? Łącznik ma stopień ochrony IP44, co oznacza odporność na bryzgi wody i wnikanie ciał stałych >1 mm. Można go montować w pomieszczeniach wilgotnych, takich jak łazienki, kuchnie, pralnie czy wiatrołapy, pod warunkiem zachowania odpowiednich stref ochronnych.
• Jaka jest różnica między łącznikiem krzyżowym a schodowym? Łącznik krzyżowy służy do przełączania stanu w obwodzie, umożliwiając sterowanie oświetleniem z trzech lub więcej punktów. W odróżnieniu od łącznika schodowego (przełączającego dwa obwody), łącznik krzyżowy jest montowany między dwoma schodowymi i przełącza styki w sposób krzyżowy, umożliwiając dowolną liczbę punktów sterowania.
