Korytko KCJ200H50/3N, gr.blachy 1,0 mm (3m) | 151020 Baks

Opis i Kluczowe Cechy

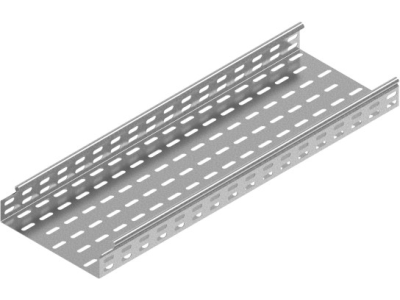

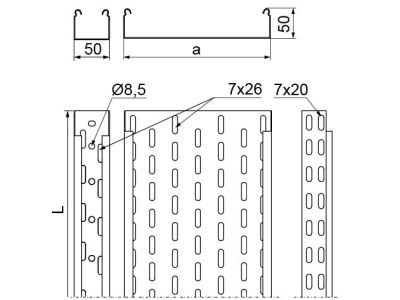

Korytko kablowe KCJ200H50/3N marki BAKS to profesjonalne rozwiązanie przeznaczone do budowy zaawansowanych tras kablowych w obiektach przemysłowych i komercyjnych. Produkt charakteryzuje się szerokością 200 mm oraz wysokością boku 50 mm, co pozwala na bezpieczne i uporządkowane prowadzenie wiązek przewodów o znacznych przekrojach. Wykonanie z blachy o grubości 1,0 mm gwarantuje wysoką sztywność konstrukcji oraz odporność na odkształcenia pod wpływem obciążenia kablami.

Kluczowym wyróżnikiem serii KCJ jest innowacyjny system bezłącznikowy. Specjalna konstrukcja pozwala na łączenie koryt poprzez wsunięcie jednego elementu w drugi (metoda kielichowa), co eliminuje konieczność stosowania dodatkowych łączników bocznych. Połączenie jest finalizowane poprzez skręcenie elementów, co zapewnia doskonałą ciągłość elektryczną oraz mechaniczną całej trasy. Długość pojedynczego odcinka wynosi 3 metry, co optymalizuje proces logistyczny i przyspiesza prace instalacyjne na długich odcinkach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów nośnych kabli. Korytko KCJ200H50/3N spełnia wymagania normy PN-EN 61537, co potwierdza jego przydatność do prowadzenia instalacji elektrycznych i telekomunikacyjnych. Zastosowane materiały oraz proces cynkowania (zależnie od wariantu wykończenia producenta) zapewniają odpowiednią ochronę antykorozyjną, co jest kluczowe dla zachowania trwałości instalacji w trudnych warunkach środowiskowych.

Zastosowanie

Korytko KCJ200H50/3N znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym wyborem do:

• Hal produkcyjnych i magazynowych, gdzie wymagana jest wysoka nośność i przejrzystość tras.
• Centrów danych i serwerowni do prowadzenia okablowania strukturalnego.
• Budynków użyteczności publicznej, zapewniając estetyczne i bezpieczne ukrycie przewodów.
• Instalacji przemysłowych wymagających częstych modyfikacji – system bezłącznikowy ułatwia rozbudowę.

Wskazówki Montażowe

Podczas montażu korytka KCJ200H50/3N należy zwrócić uwagę na następujące aspekty techniczne:

• Łączenie: Wsuń koniec jednego korytka w drugie na głębokość przewidzianą przez producenta, a następnie zabezpiecz połączenie dedykowanymi śrubami montażowymi (np. SGK M6x12), aby zapewnić stabilność i ciągłość ochronną.
• Rozstaw podpór: Zaleca się stosowanie wsporników lub wysięgników w odstępach dostosowanych do przewidywanego obciążenia (zazwyczaj co 1,5 m do 2 m), aby uniknąć nadmiernego ugięcia blachy o grubości 1,0 mm.
• Ochrona kabli: Przed układaniem przewodów upewnij się, że krawędzie cięte zostały odpowiednio zabezpieczone, aby uniknąć uszkodzenia izolacji.
• Uziemienie: Dzięki stabilnemu połączeniu śrubowemu, system zapewnia ciągłość elektryczną, jednak należy pamiętać o wykonaniu uziemień zgodnie z projektem instalacji.

FAQ

• Czy do łączenia koryt KCJ potrzebuję dodatkowych łączników? Nie, system KCJ jest systemem bezłącznikowym. Korytka łączy się wsuwając jedno w drugie i skręcając śrubami, co znacząco obniża koszty osprzętu i skraca czas montażu.
• Jaka jest grubość blachy w tym modelu? Model KCJ200H50/3N wykonany jest z blachy o grubości 1,0 mm, co stanowi optymalny kompromis między wagą elementu a jego wytrzymałością mechaniczną.
• Czy korytko można docinać? Tak, korytka można docinać na dowolną długość przy użyciu odpowiednich narzędzi do metalu, pamiętając o zabezpieczeniu antykorozyjnym miejsc cięcia.
