Końcówka śrubowa do 36kV C25-150X12 PL przekrór 25-150mm2, otwór pod śrubę M12 | C25-150X12 Nexans

Opis i Kluczowe Cechy

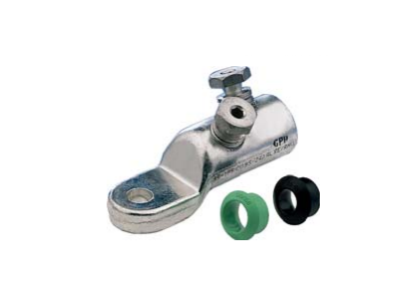

Końcówka śrubowa Nexans C25-150X12 to zaawansowane rozwiązanie technologiczne zaprojektowane do profesjonalnych zakończeń kabli elektroenergetycznych średniego napięcia do 36 kV. Produkt charakteryzuje się szerokim zakresem obsługiwanych przekrojów znamionowych, wynoszącym od 25 mm² do 150 mm², co czyni go niezwykle uniwersalnym elementem w arsenale montera sieci energetycznych. Wykonanie z wysokiej jakości stopu aluminium zapewnia doskonałą przewodność elektryczną przy zachowaniu wysokiej wytrzymałości mechanicznej.

• Uniwersalność materiałowa: Końcówka jest w pełni kompatybilna zarówno z żyłami aluminiowymi (Al), jak i miedzianymi (Cu), co eliminuje konieczność posiadania oddzielnych typów złączy dla różnych rodzajów przewodników.
• Ochrona antykorozyjna: Powierzchnia cynowana galwanicznie gwarantuje odporność na utlenianie oraz minimalizuje rezystancję styku, co jest kluczowe dla długotrwałej i bezawaryjnej pracy pod wysokim obciążeniem.
• Technologia śrubowa: Zastosowanie śrub z łbami zrywalnymi pozwala na uzyskanie optymalnego momentu dokręcania bez użycia specjalistycznych narzędzi dynamometrycznych, co gwarantuje powtarzalność i pewność połączenia.
• Otwór montażowy: Otwór pod śrubę o średnicy M12 umożliwia stabilne i bezpieczne przytwierdzenie końcówki do szyn prądowych lub aparatury rozdzielczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej dla osprzętu kablowego średniego napięcia. Końcówka spełnia wymagania normy IEC 61238-1, co potwierdza jej zdolność do pracy w trudnych warunkach obciążeniowych oraz odporność na zwarcia. Dzięki zastosowaniu stopu aluminium o wysokich parametrach, produkt jest zgodny z dyrektywami dotyczącymi bezpieczeństwa eksploatacji sieci do 36 kV.

Zastosowanie

Końcówka śrubowa Nexans C25-150X12 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym wyborem do:

• Zakańczania kabli SN w głowicach kablowych wnętrzowych i napowietrznych.
• Podłączania transformatorów mocy w stacjach transformatorowych.
• Montażu w rozdzielnicach średniego napięcia z izolacją powietrzną lub gazową (SF6).
• Prac modernizacyjnych, gdzie wymagana jest szybka i pewna adaptacja różnych przekrojów kabli (od 25 do 150 mm²).

Wskazówki Montażowe

Podczas montażu końcówki C25-150X12 należy przestrzegać następujących zasad inżynierskich:

• Przygotowanie żyły: Należy dokładnie usunąć izolację z kabla na wymaganej długości, a w przypadku żył aluminiowych, usunąć warstwę tlenków i natychmiast zabezpieczyć powierzchnię pastą stykową (jeśli nie jest fabrycznie naniesiona).
• Pozycjonowanie: Żyłę kabla należy wprowadzić do oporu do wnętrza korpusu końcówki.
• Dokręcanie: Śruby należy dokręcać sekwencyjnie, aż do momentu zerwania łba śruby, co sygnalizuje osiągnięcie właściwego docisku mechanicznego i elektrycznego.
• Narzędzia: Do montażu zaleca się użycie standardowego klucza nasadowego lub oczkowego o odpowiednim rozmiarze.

FAQ

1. Czy końcówka wymaga użycia praski hydraulicznej?
Nie, końcówka C25-150X12 jest złączem śrubowym, co oznacza, że montaż odbywa się poprzez dokręcanie śrub zrywalnych. Nie ma potrzeby stosowania matryc ani prasek hydraulicznych.

2. Czy produkt można stosować na zewnątrz?
Tak, pod warunkiem zastosowania odpowiedniej głowicy kablowej chroniącej połączenie przed bezpośrednim wpływem warunków atmosferycznych i zapewniającej właściwą drogę upływu.

3. Czy końcówka nadaje się do kabli o napięciu 15kV?
Tak, produkt jest certyfikowany do pracy przy napięciu znamionowym do 36 kV, co obejmuje również standardowe napięcia 15 kV oraz 20 kV.
