Końcówka rurowa szczelna TMA 35/10 przekrój: 35mm2, otwór pod śrubę M10 /10 | E13KC-01020100600 Ergom

Alternatywny kod produktu: TMA 35/10 (10 SZT.)

Opis i Kluczowe Cechy

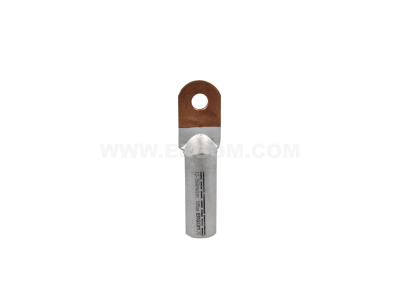

Końcówka rurowa szczelna TMA 35/10 (symbol E13KC-01020100600) to element służący do trwałego zakańczania przewodów o przekroju 35 mm². Dzięki otworowi montażowemu M10 umożliwia bezpieczne i pewne połączenie z szynami, odłącznikami lub innymi zaciskami. Wykonana z aluminium i miedzi (bimetal) zapobiega korozji galwanicznej przy łączeniu przewodów aluminiowych z miedzianymi częściami instalacji.

• Przekrój przewodu 35 mm²: dedykowana do przewodów o dużym przekroju, zapewnia niską rezystancję styku i wysoką obciążalność prądową bez ryzyka przegrzania.
• Otwór pod śrubę M10: uniwersalny wymiar umożliwia łatwy montaż na typowych szynach i listwach zaciskowych z zastosowaniem śruby M10.
• Bimetal aluminiowo-miedziany: eliminuje zjawisko korozji galwanicznej w połączeniach przewód aluminiowy – element miedziany, zwiększając trwałość i bezpieczeństwo instalacji.
• Wykonanie szczelne (rurowe): konstrukcja zapobiega przedostawaniu się wilgoci i zanieczyszczeń do wnętrza końcówki, co podnosi niezawodność połączenia.
• Montaż przez zaciskanie: po zaciśnięciu odpowiednią praską uzyskuje się trwałe, nierozłączalne połączenie mechaniczne i elektryczne, odporne na wibracje i zmiany temperatury.

Zgodność z Normami

Końcówka TMA 35/10 została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Wykonanie bimetalowe spełnia wymagania dotyczące łączenia przewodów aluminiowych z miedzią w instalacjach niskiego napięcia.

Zastosowanie

Końcówka rurowa szczelna przeznaczona jest do zakańczania przewodów w instalacjach elektroenergetycznych, sterowniczych oraz automatyki budynkowej. Sprawdza się w miejscach wymagających trwałego, odpornego na korozję połączenia.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach – przyłącza do szyn zbiorczych.
• Łączenie przewodów aluminiowych z miedzianymi zaciskami odłączników, styczników lub wyłączników w instalacjach przemysłowych.
• Stosowanie w węzłach pomiarowych i przy licznikach energii – pewne i bezpieczne zakończenie kabla.
• Wykorzystanie w instalacjach fotowoltaicznych (DC) oraz w systemach zasilania awaryjnego, gdzie wymagana jest odporność na korozję i duże obciążenia prądowe.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest rozładowany. Końcówkę należy zaciśnąć na odizolowanym przewodzie za pomocą odpowiedniej praski – kieruj się zaleceniami producenta co do siły zacisku i matrycy. Po zaciśnięciu dokręć śrubę M10 momentem zgodnym z dokumentac techniczną. Przekrój przewodu musi być zgodny z parametrem końcówki (35 mm²). Nieużywane otwory w szynach zabezpiecz przed przypadkowym dotykiem.

FAQ

• Czy końcówkę można montować na przewodzie miedzianym? Tak, końcówka bimetalowa (Al+Cu) nadaje się zarówno do przewodów aluminiowych, jak i miedzianych. W przypadku miedzi zaleca się jednak stosowanie standardowych końcówek miedzianych – bimetal jest preferowany głównie przy łączeniu Al–Cu.
• Czy wymagane jest dodatkowe uszczelnienie końcówki? Nie. Konstrukcja rurowa i proces zaciskania zapewniają szczelność. W środowiskach o podwyższonej wilgotności można stosować dodatkową koszulkę termokurczliwą na połączeniu.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę M10 (średnica 10 mm) – standardowy rozmiar dla szyn zbiorczych i listew przyłączeniowych w rozdzielnicach.
