Końcówka oczkowa rurowa Cu, KOR 120/10 przekrój: 120mm2, otwór pod śrubę M10 /10 | E11KM-01020106602 Ergom

Alternatywny kod produktu: KOR 120/10 (10 SZT.)

Opis i Kluczowe Cechy

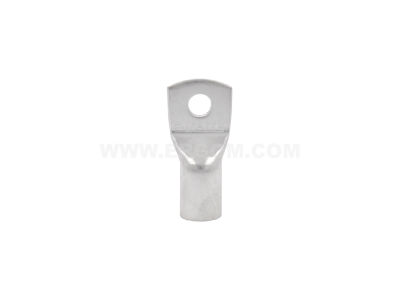

Końcówka oczkowa rurowa miedziana (Cu) o symbolu E11KM-01020106602, przeznaczona do zaciskania na przewodach o przekroju 120 mm². Otwór pod śrubę M10 (średnica 10 mm) umożliwia łatwe i pewne mocowanie do zacisków śrubowych w rozdzielnicach, szynach zbiorczych oraz aparaturze elektrycznej. Miedź gwarantuje wysoką przewodność elektryczną i odporność na korozję.

• Przekrój przewodu 120 mm²: dedykowana do dużych obciążeń prądowych – bezpieczne łączenie kabli energetycznych bez ryzyka przegrzania złącza.
• Otwór pod śrubę M10 (10 mm): kompatybilność z typowymi zaciskami śrubowymi w aparaturze modułowej i szynach, ułatwia szybki montaż.
• Materiał – miedź elektrolityczna (Cu): doskonała przewodność i odporność na utlenianie, zapewniająca trwałość połączenia w długim okresie eksploatacji.
• Wykonanie rurowe (tulejkowe): optymalna powierzchnia kontaktu przy zaciskaniu, minimalizacja rezystancji przejścia i ryzyka poluzowania.
• Standardowy kształt oczka: uniwersalne zastosowanie w instalacjach przemysłowych i rozdzielnicach – od wyłączników głównych po transformatory.

Zgodność z Normami

Końcówka została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla końcówek kablowych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i jakości. Należy stosować zgodnie z zaleceniami producenta oraz zasadami sztuki instalacyjnej.

Zastosowanie

Końcówka oczkowa rurowa Cu 120 mm² znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, niskooporowe połączenie przewodów o dużym przekroju z zaciskami śrubowymi.

• Przyłączanie kabli energetycznych do wyłączników głównych, styczników i rozłączników w rozdzielnicach głównych.
• Podłączanie przewodów do szyn zbiorczych (Weiden, DTS) w rozdzielniach nn i SN.
• Montaż przewodów uziemiających i połączeń wyrównawczych w instalacjach przemysłowych.
• Łączenie kabli zasilających z transformatorami, silnikami dużych mocy oraz agregatami prądotwórczymi.

Wskazówki Montażowe

Montaż końcówki oczkowej może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub powyżej, w zależności od zastosowania). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Do zaciskania używać odpowiednich narzędzi (zaciskarki z matrycą dopasowaną do przekroju 120 mm²) zgodnie z instrukcją producenta. Moment dokręcania śruby mocującej końcówkę do zacisku należy dobrać według dokumentacji technicznej danego urządzenia. Przekrój podłączanego przewodu musi być zgodny z parametrem 120 mm².

FAQ

• Do jakiego typu przewodów można stosować tę końcówkę? Końcówka przeznaczona jest do przewodów miedzianych, wielodrutowych (linka) oraz jednodrutowych (drut) o przekroju 120 mm². Nie stosować do przewodów aluminiowych.
• Czy otwór jest przystosowany wyłącznie dla śruby M10? Tak, średnica otworu wynosi 10 mm (pasuje do śruby M10). Możliwe jest również użycie śrub z podkładkami, jeśli producent aparatu tego wymaga.
• Czy po zaciśnięciu wymagana jest dodatkowa izolacja? Sama końcówka nie wymaga izolacji, ale należy zapewnić odpowiednią odległość od innych części przewodzących oraz ewentualnie zastosować koszulki termokurczliwe na przewód w strefie zacisku – zgodnie z projektem instalacji i warunkami środowiskowymi.
