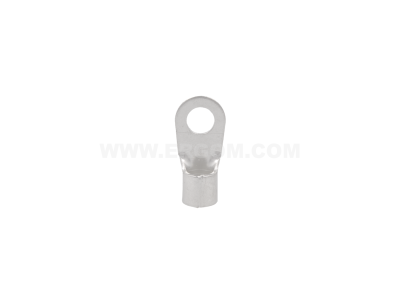

Końcówka oczkowa nieizolowana KO 25/8 przekrój: 25mm2, otwór pod śrubę M8 /10 | E09KO-01010104402 Ergom

Alternatywny kod produktu: KO 25/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana KO 25/8 (symbol E09KO-01010104402) przeznaczona jest do przyłączania przewodów o przekroju 25 mm². Otwór pod śrubę M8 umożliwia montaż na szynach zbiorczych, zaciskach aparatury lub listwach przyłączeniowych. Nieizolowana konstrukcja zapewnia bezpośredni, metaliczny styk elektryczny, co minimalizuje rezystancję przejścia i gwarantuje pewne połączenie w obwodach o znacznych obciążeniach prądowych.

• Przekrój 25 mm²: Dedykowana do przewodów o dużym przekroju – zapewnia niską rezystancję i bezpieczne przewodzenie prądu bez ryzyka przegrzania w miejscu przyłączenia.
• Otwór pod śrubę M8: Pasuje do standardowych śrub M8, co ułatwia szybki i powtarzalny montaż na szynach oraz zaciskach aparatury modułowej i przemysłowej.
• Konstrukcja nieizolowana: Brak izolacji pozwala na osiągnięcie bezpośredniego kontaktu metal-metal, idealnego w instalacjach wymagających niskiej rezystancji przejścia (np. szyny zbiorcze, uziemienia).
• Wykonanie z miedzi (Cu) – standard branżowy: Końcówka wykonana z miedzi elektrolitycznej (domyślnie dla tego typu produktów), co gwarantuje doskonałą przewodność i odporność na korozję.

Zgodność z Normami

Końcówka oczkowa KO 25/8 spełnia wymagania obowiązujących norm europejskich (oznaczenie CE). Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z dobrą praktyką inżynierską i przepisami branżowymi.

Zastosowanie

Końcówka oczkowa nieizolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i niskooporowe połączenie przewodu z szyną lub zaciskiem. Sprawdzi się w rozdzielnicach głównych, szynach zbiorczych, przyłączach aparatury modułowej oraz w instalacjach przemysłowych i energetycznych.

• Przyłączanie przewodów o przekroju 25 mm² do szyn zbiorczych w rozdzielnicach głównych i podrozdzielniach.
• Montaż na zaciskach wyłączników, styczników i rozłączników w szafach sterowniczych i rozdzielczych.
• Wykonywanie połączeń w instalacjach uziemiających i wyrównawczych, gdzie wymagana jest bezpośrednia styk metaliczny.
• Łączenie przewodów w systemach automatyki przemysłowej oraz w energetyce (agregaty prądotwórcze, szyny główne).

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Do zaciskania końcówki na przewodzie użyj odpowiednio dobranej matrycy zaciskarki (zalecane narzędzie zgodne z przekrojem 25 mm²). Po zaciśnięciu sprawdź mechaniczne i elektryczne połączenie. Przekrój przewodu musi być dobrany do obciążenia prądowego instalacji. Montaż na szynie TH35 (DIN) odbywa się poprzez przykręcenie końcówki do odpowiedniego zacisku śrubą M8 z momentem dokręcenia zgodnym z dokumentacją techniczną.

FAQ

• Czy końcówka jest izolowana? Nie – jest to końcówka nieizolowana (bez koszulki izolacyjnej), przeznaczona do zastosowań, w których wymagany jest bezpośredni kontakt metaliczny (np. szyny zbiorcze). W przypadkach wymagających izolacji należy zastosować końcówki izolowane lub zaizolować połączenie po montażu.
• Jaki otwór ma końcówka? Otwór pod śrubę ma średnicę 8 mm (M8), co odpowiada standardowym śrubom montażowym stosowanym w aparaturze modułowej i szynach zbiorczych.
• Jaki przekrój przewodu obsługuje ta końcówka? Końcówka dedykowana jest do przewodów o przekroju 25 mm². Do innych przekrojów należy dobrać odpowiednią końcówkę oczkową.
