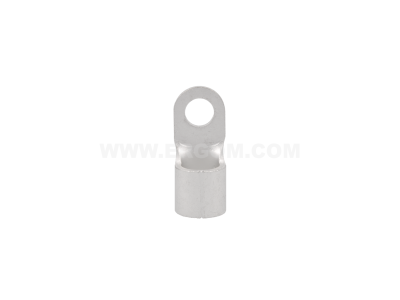

Końcówka oczkowa nieizolowana KO 120/12 przekrój: 120mm2, otwór pod śrubę M12 /50 | E09KO-01010107301 Ergom

Alternatywny kod produktu: KO 120/12 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa nieizolowana oznaczona symbolem E09KO-01010107301 przeznaczona jest do bezpiecznego i trwałego przyłączania przewodów o przekroju 120 mm². Otwór pod śrubę M12 umożliwia montaż na typowych zaciskach i szynach. Wykonanie nieizolowane zapewnia bezpośredni kontakt elektryczny, co jest istotne w aplikacjach wymagających niskiej rezystancji połączenia.

• Przekrój przewodu 120 mm²: umożliwia bezpieczne przyłączanie przewodów o dużym przekroju, stosowanych w obwodach głównych i rozdzielczych bez ryzyka przegrzania połączenia.
• Otwór pod śrubę M12: pasuje do standardowych śrub i zacisków o średnicy 12 mm, co ułatwia szybki i pewny montaż w szynach, listwach zaciskowych oraz aparatach.
• Konstrukcja nieizolowana: zapewnia metaliczny kontakt na całej powierzchni oczka, minimalizując rezystancję przejścia, gwarantując niski spadek napięcia i stabilność termiczną połączenia.
• Materiał zapewniający przewodność i wytrzymałość: wykonana z miedzi lub mosiądzu (w zależności od partii produkcyjnej), odporna na korozję i naprężenia mechaniczne podczas zaciskania.
• Łatwość identyfikacji wymiarów: oznaczenie 120/12 na korpusie końcówki pozwala szybko zweryfikować przekrój i rozmiar otworu bez potrzeby pomiaru.

Zgodność z Normami

Końcówka oczkowa nieizolowana spełnia wymagania europejskich norm dotyczących złączek do przewodów elektrycznych (standard DIN). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami bezpieczeństwa.

Zastosowanie

Końcówka oczkowa jest uniwersalnym elementem łączeniowym stosowanym w instalacjach elektrycznych i rozdzielnicach. Dzięki dużemu przekrojowi i otworowi M12 sprawdza się w następujących scenariuszach:

• Przyłączanie przewodów zasilających do szyn zbiorczych w rozdzielnicach i szafach sterowniczych.
• Łączenie przewodów z zaciskami aparatury modułowej – wyłączników, styczników, odłączników.
• Tworzenie trwałych połączeń w obwodach głównych silników, transformatorów i generatorów.
• Montaż w miejscach narażonych na drgania – zapewnia stabilność mechaniczną dzięki śrubowemu mocowaniu.

Wskazówki Montażowe

Montaż końcówek oczkowych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Do zaciskania zaleca się stosowanie odpowiedniej matrycy (rozmiar dopasowany do przekroju 120 mm²) i profesjonalnych szczęk zaciskowych. Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia. Śruba mocująca powinna być dokręcona momentem zgodnym z zaleceniami producenta aparatu lub szyny (typowy zakres 10–20 Nm dla M12). Przekrój przewodu musi być dokładnie dopasowany do końcówki – nie wolno stosować przewodów o mniejszym przekroju bez odpowiedniej redukcji.

FAQ

• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana – przewód po zaciśnięciu ma bezpośredni kontakt metaliczny z otoczeniem. Wymaga zastosowania dodatkowej izolacji (np. koszulki termokurczliwej) jeśli warunki montażu tego wymagają.
• Jaki jest otwór pod śrubę? Otwór ma średnicę 12 mm (M12), przystosowany do śrub o gwincie M12.
• Do jakiego przekroju przewodu jest przeznaczona? Końcówka jest dedykowana wyłącznie do przewodów o przekroju 120 mm². Stosowanie przewodów o innym przekroju może skutkować nieprawidłowym zaciśnięciem i utratą parametrów elektrycznych.
