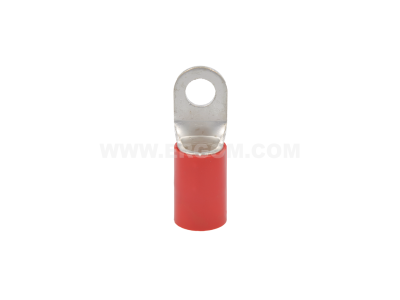

Końcówka oczkowa izolowana KOI 95/12, przekrój: 95mm2, otwór pod śrubę M12 /10 | E09KO-02010106702 Ergom

Alternatywny kod produktu: KOI 95/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa izolowana KOI 95/12 (symbol E09KO-02010106702) przeznaczona jest do bezpiecznego i trwałego łączenia przewodów o przekroju 95 mm² z zaciskami wyposażonymi w śrubę M12. Dzięki izolowanej tulei zapewnia ochronę przed przypadkowym zwarciem i zwiększa bezpieczeństwo użytkowania. Otwór pod śrubę M12 gwarantuje kompatybilność z większością standardowych szyn i zacisków w rozdzielnicach.

• Przekrój przewodu 95 mm²: umożliwia pewne podłączenie przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających, bez ryzyka nadmiernego nagrzewania się połączenia.
• Otwór pod śrubę M12: pasuje do powszechnie stosowanych śrub M12, co ułatwia montaż i zapewnia stabilne, odporne na wibracje połączenie.
• Izolowana tuleja: zapobiega zwarciom i ułatwia bezpieczne prowadzenie prac przy napięciu – izolacja zachowuje swoje właściwości w typowych warunkach rozdzielnicy.
• Solidna konstrukcja: wykonana z materiałów odpornych na korozję i umożliwiających wielokrotne zaciskanie bez utraty właściwości elektrycznych.
• Uniwersalne zastosowanie: dedykowana do aparatury modułowej, styczników, wyłączników oraz tablic rozdzielczych – sprawdzi się wszędzie tam, gdzie wymagane jest pewne połączenie przewodu z zaciskiem śrubowym.

Zgodność z Normami

Końcówka oczkowa KOI 95/12 została wyprodukowana zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardami DIN, co potwierdza certyfikat CE. Produkt spełnia typowe wymagania stawiane izolowanym końcówkom oczkowym stosowanym w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Końcówka oczkowa KOI 95/12 służy do przyłączania przewodów o dużym przekroju do zacisków śrubowych aparatury elektrycznej. Znajduje zastosowanie w:

• Przyłączaniu przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Podłączaniu kabli do styczników, wyłączników nadprądowych i różnicowoprądowych z zaciskami M12.
• Montażu w szafach sterowniczych oraz automatyce przemysłowej, gdzie wymagane jest pewne połączenie mechaniczne i elektryczne.
• Łączeniu przewodów z szynami zbiorczymi, transformatorami i innymi urządzeniami z otworami na śrubę M12.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odbezpieczony. Końcówkę należy zacisnąć odpowiednią praską (matrycą) dobraną do przekroju 95 mm², zgodnie z zaleceniami producenta narzędzia. Moment dokręcania śruby M12 wykonuj według dokumentacji technicznej urządzenia, do którego podłączasz końcówkę. Przekrój przewodu musi być dostosowany do obciążenia prądowego – końcówka KOI 95/12 przeznaczona jest wyłącznie dla przewodów o nominalnym przekroju 95 mm².

FAQ

• Czy końcówka jest izolowana na całej długości? Tak, końcówka posiada izolowaną tuleję, która osłania styk od strony przewodu. Oczko (część z otworem) pozostaje nieizolowane – należy zachować ostrożność przy montażu w miejscach, gdzie może wystąpić napięcie.
• Jaki stopień ochrony zapewnia izolacja? Producent nie podaje konkretnego stopnia IP. W typowych warunkach rozdzielnicy wewnętrznej (suchych, bez pyłu) izolacja zapewnia ochronę przed przypadkowym dotykiem podczas pracy. W środowiskach wilgotnych lub zapylonych zaleca się stosowanie dodatkowych osłon.
• Czy końcówkę można stosować do przewodów wielodrutowych (linka)? Końcówka KOI 95/12 jest przeznaczona do przewodów o konstrukcji pełnej lub linkowanej – przy zaciskaniu linki należy użyć odpowiedniej matrycy i ewentualnie tulejki redukcyjnej, jeśli producent przewiduje taką konieczność. Zawsze stosuj się do zaleceń producenta narzędzia zaciskowego.
