Końcówka oczkowa Al-Cu szczelna ACK 10-95, przekrój: 95mm2, otwór pod śrubę M10 | ACK_10-95/1 Erko

Alternatywny kod produktu: ACK_10-95/1

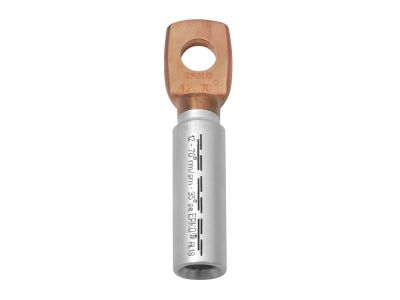

Opis i Kluczowe Cechy

Końcówka oczkowa Al-Cu szczelna ACK 10-95 (symbol ACK_10-95/1) to element łączeniowy przeznaczony do trwałego i pewnego połączenia przewodów aluminiowych z miedzianymi szynami lub zaciskami. Wykonana jako końcówka rurowa aluminiowa z miedzianą padką, wyposażona w otwór pod śrubę M10. Przekrój zaciskany wynosi 95 mm², co pozwala na obsługę przewodów o dużym przekroju w instalacjach przemysłowych i energetycznych. Produkt spełnia wymagania normy DIN 46329.

• Przekrój 95 mm²: umożliwia pewne łączenie przewodów o dużym przekroju, zapewniając niską rezystancję przejścia i minimalne straty mocy.
• Otwór pod śrubę M10: uniwersalny wymiar montażowy pasujący do standardowych szyn i listew zaciskowych, ułatwia szybki i stabilny montaż.
• Konstrukcja Al-Cu (szczelna): łączy aluminiową rurę z miedzianą padką, eliminując problem korozji elektrochemicznej na styku dwóch metali oraz zapewniając trwałość połączenia.
• Zgodność z DIN 46329: gwarantuje powtarzalność wymiarów i właściwości mechanicznych, co jest kluczowe przy łączeniu przewodów w rozdzielnicach i złączach.
• Przeznaczona do przewodów jedno- i wielodrutowych: elastyczność zastosowania – jedna końcówka sprawdzi się zarówno przy sztywnych żyłach, jak i linkach.

Zgodność z Normami

Końcówka oczkowa ACK 10-95 została zaprojektowana i wyprodukowana zgodnie z normą DIN 46329, która określa wymagania dla końcówek aluminiowo-miedzianych stosowanych w elektroenergetyce. Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Końcówka ACK 10-95 znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i pewne połączenie przewodów aluminiowych z miedzianymi elementami instalacji. Sprawdza się w sieciach nn, rozdzielnicach głównych oraz przyłączach odbiorczych.

• Łączenie aluminiowych kabli energetycznych (np. YAKY, ALUS) z miedzianymi szynami zbiorczymi w rozdzielnicach nn.
• Montaż w złączach kablowych i głowicach przyłączeniowych transformatorów, gdzie występuje przejście Al–Cu.
• Wykonywanie połączeń w instalacjach przemysłowych o dużych przekrojach przewodów (np. zasilanie maszyn, silników).
• Modernizacja i rozbudowa istniejących instalacji, w których trzeba dołączyć nowe obwody aluminiowe do miedzianych listew zaciskowych.

Wskazówki Montażowe

Montaż końcówki ACK 10-95 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przed zaciskaniem należy oczyścić przewód z izolacji na odpowiednią długość (zgodnie z instrukcją producenta) oraz usunąć warstwę tlenku z aluminium. Do zaciskania stosować dedykowane narzędzia (praski kalibrowane) z odpowiednią matrycą (dla przekroju 95 mm²). Moment dokręcania śruby M10 w padce – zgodnie z dokumentacją techniczną. Przekrój przewodu musi być dopasowany do przekroju końcówki (95 mm²) – nie stosować do przewodów o mniejszym przekroju bez stosowania tulejek redukcyjnych. Po zaciskaniu zaleca się zabezpieczenie połączenia przed wilgocią (np. koszulką termokurczliwą).

FAQ

• Do jakich przewodów można stosować końcówkę ACK 10-95? Końcówka przeznaczona jest do przewodów aluminiowych jedno- i wielodrutowych o przekroju 95 mm². Może być stosowana zarówno na kablach, jak i na przewodach sztywnych.
• Czy końcówka nadaje się do łączenia miedzi z aluminium bezpośrednio? Tak, to jej główne zadanie – aluminiowa rura zaciska się na przewodzie aluminiowym, a miedziana padka łączy się z miedzianym zaciskiem, eliminując bezpośredni kontakt obu metali i ryzyko korozji galwanicznej.
• Jakie narzędzie jest potrzebne do zaciskania? Do zaciskania końcówki ACK o przekroju 95 mm² zaleca się użycie hydraulicznej praski kalibrowanej z odpowiednią matrycą (np. dla oczek trapezowych lub pierścieniowych). Należy stosować się do wytycznych producenta narzędzia co do siły zacisku.
