Kanał grzebieniowy 80x100 szary, Lina 25 (2m) | 636018 Legrand

Opis i Kluczowe Cechy

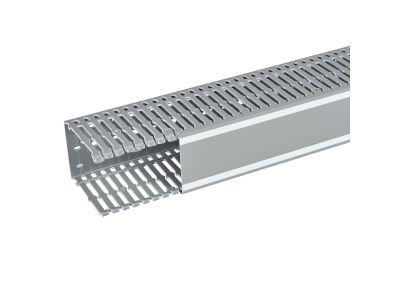

Kanał grzebieniowy Lina 25 o wymiarach 80 x 100 mm i długości 2 metrów (numer katalogowy 636018) to wykonane z trwałego PVC rozwiązanie do porządkowania i ochrony przewodów w instalacjach elektrycznych. Perforacja co 12,5 mm zapewnia elastyczność wyprowadzania kabli, a przekrój użyteczny 7078 mm² umożliwia zmieszczenie dużej liczby przewodów. Kolor szary RAL 7030 doskonale komponuje się z typowymi rozdzielnicami i korytkami.

• Wymiary 80 x 100 mm: duża pojemność (przekrój użyteczny 7078 mm²) pozwala na prowadzenie wielu przewodów bez ryzyka ich stłoczenia i przegrzania.
• Perforacja co 12,5 mm: ułatwia precyzyjne wyprowadzenie kabli w dowolnym punkcie kanału, skracając czas montażu.
• Pokrywa zdejmowana bez narzędzi: przyspiesza dostęp do wnętrza podczas instalacji i modyfikacji okablowania.
• Białe paski na pokrywie do opisu: umożliwiają czytelne oznakowanie tras kablowych, co ułatwia późniejszą identyfikację obwodów.
• Materiał PVC: izolacyjny, odporny na temperatury od -5°C do +60°C, bezpieczny dla standardowych instalacji wewnętrznych.

Zgodność z Normami

Kanał grzebieniowy Lina 25 spełnia wymagania normy PN-EN 50085-2-3, co potwierdza jego przydatność do stosowania w systemach prowadzenia kabli w instalacjach elektrycznych. Posiada certyfikat CE.

Zastosowanie

Kanał grzebieniowy Lina 25 przeznaczony jest do prowadzenia i ochrony przewodów elektrycznych (m.in. sterowniczych, sygnałowych, zasilających) w rozdzielnicach, szafach sterowniczych oraz na pionowych i poziomych płaszczyznach montażowych.

• Porządkowanie okablowania w rozdzielnicach głównych i podrozdzielniach – ułatwia późniejsze prace serwisowe.
• Prowadzenie przewodów w szafach automatyki i sterowania – zapewnia czytelność tras kablowych.
• Instalacje w suchych pomieszczeniach gospodarczych i przemysłowych – bezpieczna dystrybucja przewodów na ścianach i w korytach.
• Systemy okablowania strukturalnego – wydzielenie tras dla różnych rodzajów sygnałów (np. 230V, 24V, Ethernet).

Wskazówki Montażowe

Montaż kanałów grzebieniowych powinien być wykonywany przez wykwalifikowany personel, zgodnie z obowiązującymi przepisami i zasadami sztuki instalacyjnej. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w strefie montażu. Kanał mocuje się na płaszczyznach poziomych lub pionowych za pomocą odpowiednich uchwytów i kołków (nie wchodzą w skład zestawu). Po ułożeniu przewodów pokrywę należy zatrzasnąć bez użycia narzędzi. Należy zwrócić uwagę na dopuszczalne temperatury pracy (-5°C do +60°C) oraz temperaturę przechowywania i transportu (min. -25°C). Przekrój przewodów i stopień ich wypełnienia kanału dobieramy zgodnie z normą PN-EN 50085-2-3 oraz zaleceniami producenta.

FAQ

• Czy pokrywę można zdjąć bez narzędzi? Tak, pokrywa kanału Lina 25 zaprojektowana jest tak, aby można ją było wielokrotnie zdejmować i zakładać ręcznie, bez użycia narzędzi. Ułatwia to modyfikację okablowania.
• Jaki jest stopień ochrony kanału? Producent nie deklaruje konkretnego stopnia IP. Kanał jest przeznaczony do montażu wewnątrz suchych pomieszczeń i rozdzielnic. W razie konieczności stosowania w środowisku wilgotnym należy rozważyć dodatkowe uszczelnienie lub wybór kanału o wyższej odporności.
• Czy kanał nadaje się do stosowania na zewnątrz? Nie – zakres temperaturowy (-5°C do +60°C) oraz materiał PVC nie są przeznaczone do stałej ekspozycji na promieniowanie UV i wilgoć. Kanał stosuje się wyłącznie wewnątrz obiektów.
