Przewód sterowniczy OLFLEX CLASSIC 110 CY 4G16 0,6/1KV czarny BĘBEN | 1121377 Lapp Kabel

Opis i Kluczowe Cechy

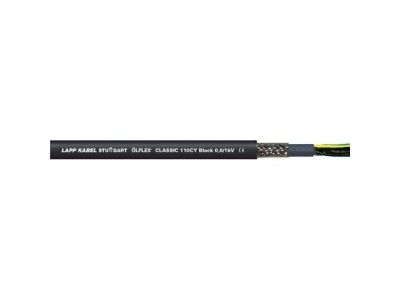

Przewód sterowniczy ÖLFLEX CLASSIC 110 CY 4G16 0,6/1 kV (symbol 1121377) firmy LAPP to elastyczny, ekranowany przewód w płaszczu PVC przeznaczony do uniwersalnego okablowania sterowniczego wewnątrz maszyn i między zakładami. Dzięki czterem żyłom o przekroju 16 mm² i napięciu znamionowemu 0,6/1 kV zapewnia bezpieczne zasilanie obwodów sterowania, a miedziany oplot ekranujący chroni przed zakłóceniami elektromagnetycznymi. Dostępny na bębnie, co ułatwia transport i odwijanie.

• Ekranowanie miedzianym oplotem: skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMI), zapewnia niezawodną transmisję sygnałów w trudnych warunkach przemysłowych.
• Napięcie znamionowe U0/U 0,6/1 kV: umożliwia stosowanie w obwodach wymagających wyższego napięcia nominalnego, zwiększając bezpieczeństwo elektryczne.
• Giętka konstrukcja: ułatwia prowadzenie w ograniczonych przestrzeniach i wiązkach kablowych, idealny do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających.
• Wzmocniony płaszcz PVC o grubości min. 1,8 mm: wysoka odporność mechaniczna oraz na działanie kwasów i zasad (ograniczona na oleje); nadaje się do pomieszczeń suchych, wilgotnych oraz na zewnątrz.
• Wytłaczany płaszcz wewnętrzny: dodatkowo chroni rdzeń kabla i zwiększa odporność na obciążenia w miejscach narażonych na zginanie.

Zgodność z Normami

Przewód ÖLFLEX CLASSIC 110 CY posiada oznaczenie CE i spełnia wymagania dyrektywy CPR 305/2011 (BauPVO) dotyczącej klasyfikacji właściwości przeciwpożarowych wyrobów budowlanych. Wybór odpowiedniej klasy reakcji na ogień możliwy jest poprzez konfigurator numeru artykułu na stronie producenta LAPP.

Zastosowanie

Przewód OLFLEX CLASSIC 110 CY znajduje zastosowanie w okablowaniu sterowniczym w maszynach, urządzeniach oraz instalacjach przemysłowych, gdzie wymagana jest ochrona przed zakłóceniami elektromagnetycznymi.

• Wewnątrz szaf sterowniczych do połączeń między aparaturą modułową, stycznikami, przekaźnikami i sterownikami PLC.
• Do obwodów sygnalizacji i sterowania w automatyce budynkowej, w tym w instalacjach suchych i wilgotnych.
• Do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających w trudnych warunkach środowiskowych (na zewnątrz, przy zachowaniu zakresu temperatury).
• Do uniwersalnego okablowania międzyzakładowego łączącego poszczególne części linii produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie przewodu powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Dobierać średnicę przewodu do obciążenia prądowego i zabezpieczeń zgodnie z normami instalacyjnymi. Przy układaniu zachować odpowiednie promienie gięcia (szczegółowe dane w karcie katalogowej producenta). Stosować właściwe końcówki kablowe i narzędzia zaciskowe. W instalacjach zewnętrznych dodatkowo zabezpieczyć przed bezpośrednim długotrwałym nasłonecznieniem mimo odporności płaszcza na warunki atmosferyczne.

FAQ

• Czy przewód OLFLEX CLASSIC 110 CY jest ekranowany? Tak, posiada miedziany oplot ekranujący o wysokim stopniu pokrycia, zapewniający ochronę przed zakłóceniami elektromagnetycznymi.
• Jakie jest napięcie próbne przewodu? Napięcie próbne wynosi 4000 V, co gwarantuje wysokie bezpieczeństwo elektryczne i weryfikację izolacji.
• Czy przewód można stosować na zewnątrz? Tak, przewód jest odporny na warunki atmosferyczne. Podczas montażu na zewnątrz należy jednak uwzględnić zakres temperatury podany w karcie katalogowej LAPP.
