Przewód sterowniczy OLFLEX CLASSIC 110 12G1,5 0,6/1kV czarny BĘBEN | 1120320 Lapp Kabel

Opis i Kluczowe Cechy

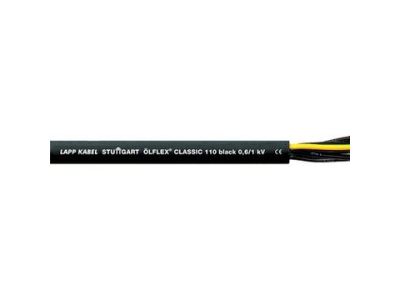

Przewód sterowniczy ÖLFLEX® CLASSIC 110 Black 0,6/1 kV 12G1,5 (symbol 1120320) firmy LAPP to giętki kabel PVC przeznaczony do uniwersalnego okablowania sterowniczego w maszynach i instalacjach przemysłowych. Dzięki 12 żyłom o przekroju 1,5 mm² oraz napięciu znamionowemu U0/U = 0,6/1 kV zapewnia bezpieczne przesyłanie sygnałów i zasilania w obwodach wymagających podwyższonej izolacji.

• Budowa 12G1,5 mm²: 12 giętkich żył miedzianych o przekroju 1,5 mm² umożliwia elastyczne prowadzenie wielu obwodów sterowniczych w jednym kablu, upraszczając instalację i oszczędzając miejsce.
• Napięcie znamionowe 0,6/1 kV: Klasa napięciowa pozwala na stosowanie w obwodach wymagających wyższego napięcia roboczego, zwiększając bezpieczeństwo elektryczne i uniwersalność zastosowań.
• Napięcie probiercze 4000 V: Wysoka wytrzymałość izolacji gwarantuje bezpieczeństwo użytkowania nawet w przypadku przepięć – wynik testów fabrycznych producenta.
• Wzmocniony płaszcz zewnętrzny PVC (grubość ≥1,8 mm): Odporność mechaniczna, ochrona przed uszkodzeniami w trudnych warunkach przemysłowych oraz ograniczona odporność na oleje, kwasy i zasady.
• Odporność na warunki atmosferyczne: Kabel nadaje się do stosowania na zewnątrz (w zakresie dopuszczalnych temperatur), co rozszerza możliwości aplikacji w instalacjach narażonych na zmienne pogody.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) – dla poszczególnych numerów artykułów dostępne są klasy reakcji na ogień zgodne z CPR. Produkt posiada certyfikację CE i został zaprojektowany zgodnie z europejskimi standardami dla przewodów sterowniczych. Konstrukcja nadaje się również do zastosowań skręcających w turbinach wiatrowych, co potwierdza jego zaawansowane właściwości techniczne.

Zastosowanie

ÖLFLEX CLASSIC 110 Black dedykowany jest do uniwersalnego okablowania obwodów sterowniczych, sygnalizacyjnych i zasilających zarówno wewnątrz, jak i na zewnątrz maszyn i urządzeń przemysłowych. Sprawdza się w instalacjach nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających.

• Okablowanie szaf sterowniczych i rozdzielnic – połączenia wewnątrz maszyn oraz między zakładami.
• Instalacje w pomieszczeniach suchych i wilgotnych – odporność PVC na kwasy i zasady zwiększa trwałość w agresywnym środowisku.
• Zastosowania zewnętrzne (z uwzględnieniem zakresu temperatur) – np. połączenia między budynkami, oświetlenie zewnętrzne, systemy monitoringu.
• Przyłącza do turbin wiatrowych – konstrukcja przewodu dopuszcza pracę w warunkach skręcania, co jest kluczowe w tego typu aplikacjach.

Wskazówki Montażowe

Montaż i podłączanie przewodu mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Podczas układania kabla należy unikać ostrych zagięć i przeciążeń mechanicznych – minimalny promień gięcia zgodny z danymi producenta. Przekrój żył (1,5 mm²) wymaga doboru odpowiednich zacisków i końcówek, a moment dokręcania połączeń śrubowych musi być zgodny z dokumentacją techniczną zastosowanych złącz. Kabel można układać na kablowych drabinkach, w korytkach, rurach osłonowych lub bezpośrednio w ziemi – zawsze z zachowaniem norm ochrony przeciwpożarowej i przepisów branżowych.

FAQ

• Czy przewód jest odporny na promieniowanie UV? Zgodnie z deklaracją producenta kabel jest odporny na warunki atmosferyczne, co obejmuje również działanie promieni UV, jednak dopuszczalny zakres temperatur musi być przestrzegany – w przypadku długotrwałej ekspozycji słonecznej należy stosować osłony dodatkowe.
• Jaka jest maksymalna temperatura pracy przewodu? W dostarczonych danych nie podano konkretnych wartości temperatury roboczej. W zalecanych zastosowaniach (pomieszczenia suche/wilgotne, na zewnątrz) należy kierować się ogólnymi wytycznymi dla kabli PVC, jednak producent nie precyzuje dokładnego zakresu – w razie wątpliwości prosimy o kontakt z działem technicznym LAPP.
• Czy przewód nadaje się do prowadzenia w wiązkach w szafie sterowniczej? Tak, dzięki giętkiej konstrukcji i płaszczowi PVC o grubości co najmniej 1,8 mm przewód można układać w wiązkach, zachowując odpowiednie promienie gięcia i nie przekraczając maksymalnego obciążenia prądowego dla danej liczby przewodów w pęku (należy uwzględnić współczynniki korekcyjne wg norm).
