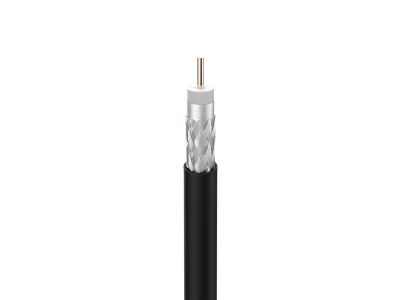

Kabel koncentryczny T-100 1,13/4,8/6,6mm czarny, zewnętrzny suchy /100m/ KRĄŻEK | 212501 Televes

Opis i Kluczowe Cechy

Kabel koncentryczny T-100 o numerze katalogowym 212501 to wysokiej klasy przewód telekomunikacyjny zaprojektowany przez renomowaną firmę Televes. Charakteryzuje się on konstrukcją opartą na miedzianym żyle wewnętrznej o średnicy 1,13 mm, co gwarantuje doskonałą przewodność elektryczną oraz minimalne tłumienie sygnału nawet na długich odcinkach instalacji. Dielektryk o średnicy 4,8 mm wykonany z fizycznie spienionego polietylenu zapewnia stabilność impedancji falowej na poziomie 75 Ohm. Zewnętrzna powłoka o średnicy 6,6 mm w kolorze czarnym została wykonana z polietylenu (PE), który wykazuje wysoką odporność na promieniowanie UV oraz zmienne warunki atmosferyczne, co czyni go idealnym rozwiązaniem do instalacji zewnętrznych suchych. Dzięki zastosowaniu gęstego oplotu oraz folii aluminiowej, kabel oferuje wysoką skuteczność ekranowania, chroniąc przesyłany sygnał przed zakłóceniami elektromagnetycznymi (EMI).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi systemów dystrybucji sygnałów telewizyjnych i radiowych. Spełnia wymagania normy EN 50117, co potwierdza jego wysoką klasę ekranowania oraz trwałość mechaniczną. Materiały użyte do produkcji powłoki zewnętrznej są zgodne z dyrektywą RoHS, co eliminuje obecność substancji szkodliwych. Kabel posiada również odpowiednią klasyfikację w ramach rozporządzenia CPR (Construction Products Regulation), co jest kluczowe przy projektowaniu nowoczesnych instalacji budynkowych pod kątem bezpieczeństwa pożarowego.

Zastosowanie

Kabel T-100 Televes znajduje szerokie zastosowanie w profesjonalnych systemach antenowych. Jest dedykowany do budowy instalacji zbiorczych (MATV), systemów telewizji satelitarnej (SMATV) oraz sieci telewizji kablowej. Ze względu na czarną powłokę PE odporną na promieniowanie ultrafioletowe, jest to optymalny wybór do prowadzenia linii sygnałowych na zewnątrz budynków, np. między anteną a punktem wejścia do obiektu. Może być stosowany w instalacjach naziemnej telewizji cyfrowej DVB-T2, radiowych DAB/FM oraz w systemach monitoringu wizyjnego CCTV wykorzystujących transmisję analogową lub HD-TVI/CVI.

Wskazówki Montażowe

• Podczas układania kabla należy zachować minimalny promień gięcia, aby uniknąć deformacji dielektryka i zmiany impedancji, co mogłoby prowadzić do odbić sygnału.
• Zaleca się stosowanie dedykowanych złączy kompresyjnych typu F dopasowanych do wymiarów 1,13/4,8/6,6 mm, co zapewni szczelność połączenia i ciągłość ekranowania.
• W przypadku instalacji zewnętrznych, mimo odporności powłoki na UV, warto unikać bezpośredniego kontaktu z ostrymi krawędziami konstrukcji dachowych.
• Przy wprowadzaniu kabla do wnętrza budynku należy zastosować pętlę ściekową, aby zapobiec przedostawaniu się wody po kablu do wnętrza urządzeń elektronicznych.

FAQ

• Czy kabel T-100 nadaje się do układania bezpośrednio w ziemi? Ten model posiada powłokę PE przeznaczoną do zastosowań zewnętrznych suchych (odporność na UV). Do bezpośredniego zakopania w ziemi zaleca się wersje żelowane, które posiadają dodatkową barierę przeciwwilgociową.
• Jaka jest długość kabla na krążku? Produkt dostarczany jest w wygodnym krążku o długości 100 metrów, co ułatwia transport i odliczanie odcinków podczas montażu.
• Czy żyła wewnętrzna jest wykonana z czystej miedzi? Tak, miedziana żyła o średnicy 1,13 mm zapewnia najlepsze parametry transmisyjne w porównaniu do tańszych zamienników stalowych miedziowanych (CCS).
