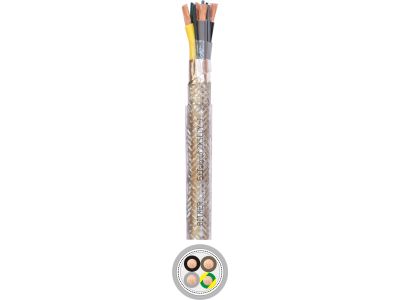

Kabel przekształtnikowy BITSERVO 2XSLCY-J 4x6,0 0,6/1KV BĘBEN | IP0053 Bitner

Opis i Kluczowe Cechy

Kabel przekształtnikowy BITSERVO 2XSLCY-J 4x6,0 0,6/1KV to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta BITNER, zaprojektowane specjalnie do zasilania silników sterowanych za pomocą przemienników częstotliwości (falowników). Konstrukcja kabla opiera się na czterech żyłach o przekroju znamionowym 6,0 mm², co gwarantuje stabilny przesył energii przy zachowaniu wysokiej sprawności układu napędowego. Kluczowym elementem jest zastosowanie izolacji z polietylenu usieciowanego (XLPE), która w porównaniu do standardowej izolacji PVC, pozwala na pracę w wyższych temperaturach roboczych, co bezpośrednio przekłada się na podwyższoną obciążalność prądową przewodu.

• Kompatybilność Elektromagnetyczna (EMC): Specjalna konstrukcja ekranu zapewnia skuteczną ochronę przed emisją zakłóceń elektromagnetycznych, co jest krytyczne w środowiskach z czułą elektroniką sterującą.
• Niska Pojemność: Zastosowanie XLPE znacząco redukuje straty dielektryczne oraz prądy upływu, co chroni łożyska silnika i wydłuża żywotność całego układu napędowego.
• Napięcie Znamionowe: Praca przy napięciu 0,6/1 kV pozwala na bezpieczne stosowanie w ciężkich aplikacjach przemysłowych.
• Giętkość: Wielodrutowe żyły miedziane zapewniają wysoką elastyczność, ułatwiając montaż w ciasnych korytach kablowych i szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi kabli zasilających stosowanych w systemach napędowych. Spełnia wymagania w zakresie odporności na rozprzestrzenianie płomienia, co podnosi poziom bezpieczeństwa pożarowego w obiektach przemysłowych. Materiały użyte do produkcji powłoki zewnętrznej wykazują wysoką odporność mechaniczną oraz chemiczną, co jest zgodne z dyrektywami niskonapięciowymi oraz standardami jakościowymi marki BITNER.

Zastosowanie

Kabel BITSERVO 2XSLCY-J 4x6,0 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej. Jest dedykowany do:

• Zasilania silników elektrycznych w układach z przemiennikami częstotliwości (VFD).
• Pracy w liniach technologicznych i przy maszynach przemysłowych, gdzie wymagana jest wysoka niezawodność.
• Instalacji w pomieszczeniach suchych oraz wilgotnych, dzięki szczelnej powłoce zewnętrznej.
• Połączeń ruchomych w urządzeniach, które nie są narażone na ciągłe zginanie, ale wymagają elastyczności podczas montażu i serwisowania.
• Systemów klimatyzacji i wentylacji opartych na regulacji obrotów silnika.

Wskazówki Montażowe

Aby w pełni wykorzystać potencjał kabla BITSERVO i zapewnić pełną kompatybilność elektromagnetyczną, należy przestrzegać poniższych zaleceń:

• Uziemienie Ekranu: Ekran kabla powinien być uziemiony obustronnie (zarówno przy falowniku, jak i przy silniku) za pomocą specjalnych dławnic EMC zapewniających kontakt 360 stopni.
• Promień Gięcia: Należy zachować minimalny promień gięcia określony przez producenta, aby uniknąć uszkodzenia struktury ekranu i izolacji XLPE.
• Moment Dokręcania: Przy podłączaniu żył o przekroju 6,0 mm² do zacisków, należy stosować odpowiedni moment dokręcania zgodny z dokumentacją techniczną aparaturową, aby zapobiec przegrzewaniu się styków.
• Prowadzenie Kabli: Zaleca się separację kabli silnikowych od kabli sygnałowych i sterowniczych w celu minimalizacji interferencji.

FAQ

Czy kabel BITSERVO 2XSLCY-J może być stosowany na zewnątrz?
Kabel jest przeznaczony głównie do pracy wewnątrz budynków (pomieszczenia suche i wilgotne). W przypadku instalacji zewnętrznych należy upewnić się, że jest chroniony przed bezpośrednim działaniem promieniowania UV, chyba że karta katalogowa producenta stanowi inaczej.

Dlaczego izolacja XLPE jest lepsza od PVC w układach z falownikiem?
Izolacja XLPE charakteryzuje się znacznie niższą przenikalnością elektryczną, co redukuje pojemność kabla. W układach z falownikami przekłada się to na mniejsze prądy ładowania pojemności kabla, co ogranicza straty energii i chroni izolację uzwojeń silnika.

Czy ten kabel nadaje się do prowadnic łańcuchowych?
Kabel BITSERVO 2XSLCY-J jest kablem giętkim przeznaczonym do połączeń ruchomych i układania na stałe, jednak w przypadku aplikacji o bardzo wysokiej dynamice i ciągłym ruchu w prowadnicach, zaleca się weryfikację parametrów cykli gięcia lub wybór dedykowanej wersji do prowadnic.
