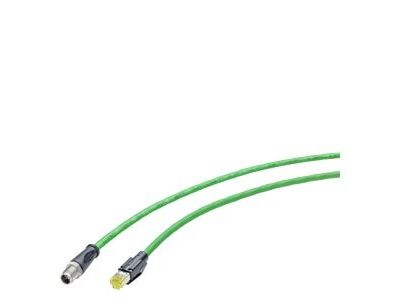

IE TP Cord M12-180/RJ45-180 (4x2, 10 m) | 6XV1878-5TN10 Siemens

Opis i Kluczowe Cechy

Kabel połączeniowy IE TP Cord M12-180/RJ45-180 (4x2, 10 m) to gotowe, elastyczne rozwiązanie dla przemysłowych sieci Ethernet. Wyposażony w wtyczkę M12 X-coded z kątowym wyjściem kabla 180° oraz wtyczkę RJ45, zapewnia niezawodne połączenie w trudnych warunkach przemysłowych. Kabel o długości 10 metrów i strukturze 4x2 (8 żył) jest odporny na zakłócenia elektromagnetyczne, co gwarantuje stabilną transmisję danych.

• Wtyczka M12 X-coded z 180° wyjściem kabla: Zapewnia pewne połączenie w warunkach wysokich obciążeń mechanicznych i wibracji, typowych dla maszyn przemysłowych.
• Wtyczka RJ45 standardowa: Kompatybilna z większością urządzeń sieciowych i panelami sterującymi w systemach automatyki.
• Struktura 4x2 (8 żył): Przeznaczona do transmisji danych w sieciach Gigabit Ethernet (1000 Mbit/s) z zachowaniem odpowiednich kategorii ekranowania.
• Długość 10 metrów: Wystarczająca dla większości aplikacji przemysłowych, zapewniająca elastyczność w układaniu kabli.
• Giętka konstrukcja kabla IE Flexible: Odporna na wielokrotne zginanie i skręcanie, co wydłuża żywotność w dynamicznych środowiskach pracy.

Zgodność z Normami

Kabel spełnia wymagania norm przemysłowych dotyczących okablowania Ethernet w środowiskach narażonych na zakłócenia elektromagnetyczne. Zgodny z dyrektywami UE w zakresie bezpieczeństwa i posiada oznaczenie CE. Przeznaczony do instalacji zgodnych z normami przemysłowymi, w tym SIMATIC NET.

Zastosowanie

IE TP Cord M12-180/RJ45-180 znajduje zastosowanie w przemysłowych sieciach Ethernet, gdzie wymagana jest wysoka odporność na zakłócenia i stabilna transmisja danych.

• Łączenie urządzeń automatyki przemysłowej (PLC, czujniki, napędy) z panelami sterującymi lub switchami sieciowymi.
• Transmisja danych w systemach monitoringu wizyjnego (kamer przemysłowych) w warunkach zakłóceń.
• Podłączenie maszyn CNC i robotów przemysłowych do sieci zakładowej.
• Zastosowania w szafach sterowniczych i rozdzielnicach, gdzie wymagana jest elastyczność kabla i odporność na wibracje.

Wskazówki Montażowe

Montaż kabla powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Unikać zakręcania kabla o promieniu mniejszym niż 4-krotna jego średnica. Podczas układania kabla należy zachować ostrożność, aby nie uszkodzić wtyczek M12 i RJ45 – szczególnie wrażliwe na zgięcia w miejscu połączenia z wtyczką. Dla zachowania pełnej zgodności z normami ekranowania zaleca się stosowanie kabli w osłonach metalowych w przypadku prowadzenia wzdłuż źródeł zakłóceń (np. falowników).

FAQ

• Czy kabel nadaje się do przesyłu sygnałów Gigabit Ethernet? Tak – struktura 4x2 (8 żył) z odpowiednim ekranowaniem umożliwia transmisję danych z prędkością 1000 Mbit/s w standardzie Gigabit Ethernet.
• Jaki jest maksymalny promień gięcia kabla? Zalecany promień gięcia podczas instalacji to co najmniej 4-krotna średnica kabla, aby uniknąć uszkodzenia żył i ekranu.
• Czy kabel jest odporny na oleje i smary przemysłowe? Dane produktu nie określają odporności na substancje chemiczne. W przypadku kontaktu z olejami lub smarami zaleca się stosowanie dodatkowych osłon ochronnych.
