Hub przemysłowy 6GK5795-1TR10-0AA6 | 6GK5795-1TR10-0AA6 Siemens

Alternatywny kod produktu: 6GK57951TR100AA6

Opis i Kluczowe Cechy

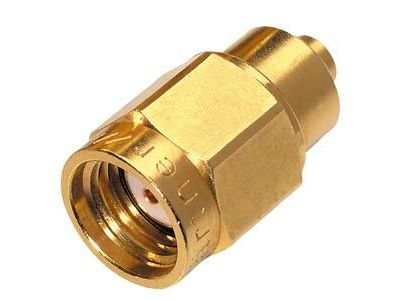

Opornik terminujący TI795-1R firmy SIMATIC NET (symbol 6GK5795-1TR10-0AA6) to pasywny rezystor zakończeniowy typu R-SMA male, przeznaczony do sieci WLAN w standardzie przemysłowym. Impedancja 50 Ω oraz obsługa pasm 2,4 GHz i 5 GHz zapewniają dopasowanie impedancyjne i eliminację odbić sygnału w torze antenowym. Stopień ochrony IP65 gwarantuje niezawodną pracę w środowiskach o podwyższonej wilgotności i zapyleniu. Opakowanie zawiera 3 sztuki, co ułatwia montaż w wielu punktach sieci.

• Impedancja 50 Ω: zapewnia dopasowanie impedancyjne i minimalizuje straty odbiciowe w torze antenowym, co przekłada się na stabilną transmisję danych.
• Stopień ochrony IP65: chroni przed wnikaniem pyłu i strumieni wody, umożliwiając instalację w hali produkcyjnej, na zewnątrz budynków lub w kanałach kablowych.
• Zakres częstotliwości 0…6 GHz: pokrywa pasma 2,4 GHz i 5 GHz, dzięki czemu opornik jest uniwersalny dla różnych standardów sieci bezprzewodowych (Wi-Fi, ISM).
• Złącze R-SMA male: zapewnia trwałe i powtarzalne połączenie z antenami oraz urządzeniami WLAN, skraca czas montażu i eliminuje ryzyko luzowania się połączenia.
• Opakowanie 3 sztuki: umożliwia jednoczesne zakończenie trzech torów antenowych, redukuje ilość zamówień i minimalizuje ryzyko przerw w dostawie podczas rozbudowy sieci.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z obowiązującymi standardami przemysłowymi dla urządzeń sieciowych i komponentów pasywnych. W dokumentacji producenta nie podano szczegółowych numerów norm, jednak wyrób podlega rygorystycznej kontroli jakości w procesie produkcji SIMATIC NET.

Zastosowanie

Opornik terminujący TI795-1R znajduje zastosowanie w przemysłowych sieciach WLAN, gdzie wymagane jest terminowanie nieużywanych portów antenowych lub eliminacja odbić sygnału. Dzięki IP65 sprawdza się w trudnych warunkach środowiskowych.

• Terminowanie nieużywanych wyjść antenowych w punktach dostępowych (Access Points) i klientach WLAN, aby zachować dopasowanie impedancyjne i uniknąć zakłóceń.
• Zakończenie linii transmisyjnych w testowych konfiguracjach sieci bezprzewodowych, gdzie wymagana jest czysta charakterystyka częstotliwościowa.
• Instalacja w szafach sterowniczych, rozdzielnicach i puszkach przyłączeniowych o podwyższonej klasie szczelności (IP65), np. w przemyśle spożywczym, chemicznym czy na zewnątrz budynków.
• Wykorzystanie w systemach automatyki budynkowej i przemysłowej, gdzie wdrożono komunikację bezprzewodową w standardzie SIMATIC NET.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego od całego systemu sieciowego. Opornik należy wkręcić ręcznie w gniazdo R-SMA żeńskie, dokręcając momentem nieprzekraczającym wartości podanej w dokumentacji producenta (zwykle zalecany moment dokręcania to 0,6‑0,8 Nm). Dla zachowania stopnia ochrony IP65 należy użyć uszczelki znajdującej się w zestawie oraz unikać zanieczyszczeń na powierzchni styków. Przewody i kable antenowe powinny mieć przekrój dostosowany do prądu występującego w torze (w tym przypadku prąd RF jest znikomy, ale istotne jest zachowanie ciągłości ekranu). Po zamontowaniu sprawdzić szczelność połączenia wzrokowo oraz, jeśli to możliwe, przetestować poprawność dopasowania miernikiem reflektometru.

FAQ

• Czy opornik jest odporny na wilgoć i kurz? Tak, stopień ochrony IP65 zapewnia pyłoszczelność oraz ochronę przed strugami wody, co umożliwia pracę w trudnych warunkach zewnętrznych i przemysłowych.
• Jaki zakres częstotliwości obsługuje ten produkt? Opornik terminujący TI795-1R pracuje w zakresie 0…6 GHz, a jego konstrukcja jest optymalizowana pod pasma 2,4 GHz i 5 GHz stosowane w sieciach WLAN.
• Czy produkt posiada podświetlenie lub sygnalizację optyczną? Nie, jest to bierny komponent pasywny – rezystor terminujący – nie zawiera żadnych elementów aktywnych, diod ani podświetlenia.
