Gniazdo R-TV-SAT-SAT końcowe pojedyncze tłum:R-TV-1,5dB, SAT-1,5dB 75496Z-69 Simon 82 | 75496Z-69 Kontakt Simon

Alternatywny kod produktu: W7-5496Z-6-1-P3xx

Opis i Kluczowe Cechy

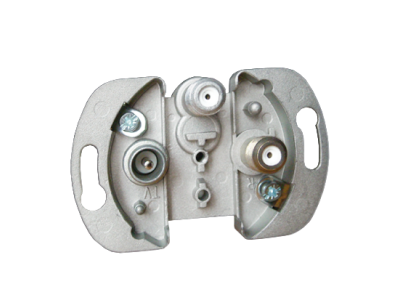

Gniazdo końcowe pojedyncze R-TV-SAT-SAT Simon 82 (symbol 75496Z-69) przeznaczone jest do jednoczesnej dystrybucji sygnałów radiowych, telewizyjnych i satelitarnych. Charakteryzuje się tłumiennością 1,5 dB dla pasm R-TV oraz 1,5 dB dla pasma SAT, co minimalizuje straty sygnału na ostatnim odbiorniku w linii. Produkt wyróżnia unikalny kształt podstawy, który nadaje mu nowoczesny, przestrzenny wygląd, a możliwość łączenia ramek z linii Original i Select (wykonanych z metalu i naturalnego drewna) pozwala na dopasowanie do wystroju wnętrza.

• Tłumienność R-TV 1,5 dB / SAT 1,5 dB: Zapewnia niskie straty sygnału w gnieździe końcowym, co przekłada się na wyższą jakość odbioru telewizji i radia.
• Gniazdo końcowe pojedyncze: Przeznaczone do zakończenia linii odbiorczej – nie wymaga dodatkowego obciążenia ani terminatora.
• Unikalna konstrukcja podstawy: Produkt wysuwa się delikatnie ze ściany, tworząc charakterystyczny efekt wizualny odróżniający serię 82 od standardowych gniazd.
• Kompatybilność z ramkami Simon 82: Możliwość łączenia ramek Original (metal) i Select (drewno) w celu stworzenia spójnej aranżacji.
• Dwuzakresowa obsługa: Jednoczesne przesyłanie sygnałów R-TV (radio/telewizja) i SAT (satelita) przez osobne tory – brak konieczności stosowania rozgałęźników.

Zgodność z Normami

Gniazdo Simon 82 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza bezpieczeństwo użytkowania i zgodność z dyrektywami Unii Europejskiej. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami dla instalacji antenowych, zapewniając stabilną transmisję sygnału.

Zastosowanie

Gniazdo końcowe R-TV-SAT-SAT znajduje zastosowanie w instalacjach domowych i komercyjnych, gdzie wymagana jest dystrybucja sygnałów telewizyjnych, radiowych i satelitarnych do pojedynczego odbiornika.

• Zakończenie linii odbiorczej w mieszkaniu lub domu jednorodzinnym – ostatnie gniazdo w topologii “gwiazdy” lub “szeregu”.
• Współpraca z systemami multiswitch – dedykowane do odbioru sygnałów z jednej anteny satelitarnej i naziemnej.
• Modernizacja istniejącej instalacji – wymiana starych gniazd na nowoczesne modele z możliwością personalizacji ramek.
• Instalacje w obiektach wymagających estetycznego wykończenia – ramki metalowe i drewniane podkreślają charakter wnętrza.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowany personel (np. elektryk z uprawnieniami SEP) zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania w obwodzie. Gniazdo przeznaczone jest do montażu w standardowej puszce instalacyjnej. Kable koncentryczne należy przyciąć i zakończyć odpowiednimi wtykami (zgodnie z instrukcją producenta), a połączenia wykonać z zachowaniem zalecanego momentu dokręcania śrub zaciskowych. Przekrój żył przewodów musi być dobrany do przewidywanego obciążenia (w przypadku gniazda antenowego – typowy kabel 75 Ohm). Po zamontowaniu gniazda w ramce należy sprawdzić poprawność działania pętli sygnałowej.

FAQ

• Czy gniazdo jest podświetlane? Nie, gniazdo końcowe R-TV-SAT-SAT Simon 82 nie posiada podświetlenia – jest to pasywny element instalacji antenowej.
• Jaki stopień ochrony IP ma to gniazdo? W dostępnych danych producenta nie podano stopnia ochrony IP. Gniazdo przeznaczone jest do montażu wewnątrz pomieszczeń, w suchych warunkach.
• Czy tłumienność 1,5 dB dotyczy obu torów? Tak, tłumienność dla pasma R-TV oraz SAT wynosi 1,5 dB każde – wartości te są podane w specyfikacji produktu.
