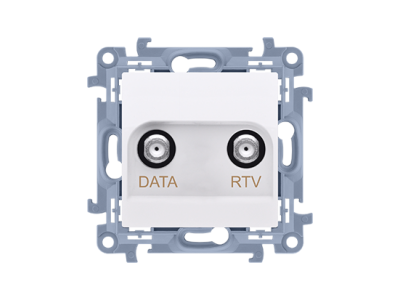

Gniazdo antenowe końcowe RTV-DATA (moduł), 1x wejście: 5-1000 MHz, biały CAD1.01/11 Simon 10 | CAD1.01/11 Kontakt Simon

Alternatywny kod produktu: WC-AD1xxxx-01-11xx

Opis i Kluczowe Cechy

Gniazdo antenowe końcowe RTV-DATA CAD1.01/11 firmy Simon z serii Simon 10 to modułowy element instalacji sygnałowych, przeznaczony do odbioru sygnałów telewizyjnych, radiowych i danych. Pojedyncze wejście obsługuje pasmo 5–1000 MHz, co umożliwia podłączenie sygnału z anteny lub sieci kablowej w jednym gnieździe. Biały kolor ułatwia dopasowanie do typowej ramki i osprzętu modułowego.

• Pasmo częstotliwości 5–1000 MHz: obsługuje szeroki zakres sygnałów TV, radia DAB+ oraz usług DATA (np. internet kablowy lub satelitarny) w jednym gnieździe końcowym.
• Konstrukcja modułowa (szer. 1 moduł): umożliwia montaż w rozdzielnicy lub puszce obok innych modułów łączności i automatyki – oszczędność miejsca i elastyczność aranżacji.
• Gniazdo końcowe (typ „end line”): dedykowane do zakończenia linii sygnałowej – minimalizuje straty i zakłócenia w porównaniu z gniazdem przelotowym.
• Kolor biały (standard RAL 9010): pasuje do większości ramek i osprzętu modułowego, zachowując spójny wygląd instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Przeznaczony do instalacji w systemach dystrybucji sygnałów RTV i DATA. Ze względu na brak szczegółowych norm w dostarczonych danych, zaleca się stosowanie zgodnie z przeznaczeniem określonym przez producenta i lokalnymi przepisami instalacyjnymi.

Zastosowanie

Gniazdo końcowe RTV-DATA CAD1.01/11 znajduje zastosowanie w nowoczesnych instalacjach domowych i biurowych, gdzie wymagane jest odbieranie sygnałów telewizyjnych, radiowych oraz danych z jednego punktu.

• Zakończenie linii sygnałowej w systemach telewizji naziemnej DVB-T/T2 i kablowej.
• Odbiór radia cyfrowego DAB+ i analogowego FM w instalacjach zbiorczych.
• Podłączenie sygnału DATA (np. internet kablowy, satelitarny) w jednym gnieździe końcowym.
• Realizacja punktów dostępowych RTV-DATA w apartamentowcach, biurach i domach jednorodzinnych.

Wskazówki Montażowe

Montaż gniazda antenowego powinien być wykonany przez wykwalifikowanego instalatora posiadającego odpowiednie uprawnienia. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie zasilającym (jeśli występuje) oraz ewentualne napięcie z konwertera lub wzmacniacza. Gniazdo montuje się na szynie TH35 (DIN) w rozdzielnicy lub w puszce modułowej. Przewody koncentryczne należy podłączyć zgodnie z oznaczeniami (zwykle złącze F lub IEC) – moment dokręcania złącz oraz dobór przekroju przewodów muszą być zgodne z dokumentacją producenta. Po montażu sprawdzić ciągłość sygnału i brak zwarć.

FAQ

• Czy gniazdo posiada podświetlenie LED? Nie, gniazdo antenowe RTV-DATA CAD1.01/11 nie jest wyposażone w podświetlenie. Jest to bierny element instalacji sygnałowej.
• Jaki stopień ochrony IP ma to gniazdo? Producent nie podaje stopnia ochrony IP – urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic lub puszek (standardowo co najmniej IP20). W razie montażu w trudnych warunkach należy zastosować dodatkowe obudowy.
• Czy gniazdo działa tylko jako końcowe, czy może być przelotowe? Jest to gniazdo końcowe („end line”) – przeznaczone do zakończenia linii sygnałowej. Nie nadaje się do łączenia łańcuchowego (przelotowego). W przypadku potrzeby podziału sygnału należy zastosować rozgałęźnik lub gniazdo przelotowe.
