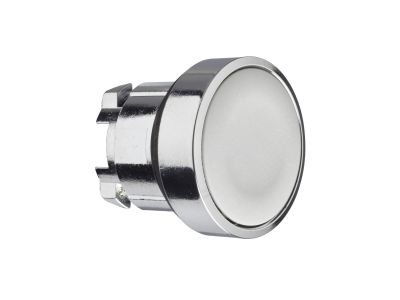

Główka przycisku płaskiego metalowego, szara bez oznaczenia Harmony XB4 | ZB4BA8 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku płaskiego metalowego Harmony XB4, oznaczona symbolem ZB4BA8, to element czołowy systemu przycisków sterowniczych Schneider Electric. Wykonana z chromowanej metalowej ramki, zapewnia wysoką odporność mechaniczną i trwałość w trudnych warunkach eksploatacyjnych. Dzięki stopniom ochrony IP66, IP67, IP69 oraz IP69K i certyfikatowi Typ 4X, główka sprawdza się w środowiskach narażonych na kurz, strumienie wody, wysokie ciśnienie i wibracje. Mechanizm sprężynowy zapewnia powrót do położenia spoczynkowego (praca impulsowa). Kompatybilna z otworem montażowym 22 mm oraz blokami styków i kompletami przycisków Harmony XB4 – montaż zatrzaskowy umożliwia szybką instalację i serwisowanie.

• Metalowa ramka chromowana: zwiększa odporność na uderzenia i wibracje, co przekłada się na długą żywotność w aplikacjach przemysłowych i ciężkich warunkach.
• Stopień ochrony IP66/IP67/IP69/IP69K, Typ 4X: gwarantuje szczelność przed pyłem, zalewaniem wodą, a nawet myciem wysokociśnieniowym – idealne do maszyn czyszczonych parą lub chemikaliami.
• Szeroki zakres temperatury pracy od -40°C do 70°C: umożliwia stosowanie w chłodniach, piekarniach, na zewnątrz i w innych wymagających termicznie lokalizacjach.
• Kompatybilność z otworem 22 mm i modularna konstrukcja: pasuje do standardowych paneli sterowniczych, a montaż zatrzaskowy upraszcza wymianę i konserwację bez użycia narzędzi.
• Wyraźny kolor szary bez oznaczenia: ułatwia wizualną identyfikację z odległości i umożliwia indywidualne etykietowanie (np. naklejkami lub grawerką).

Zgodność z Normami

Główka przycisku ZB4BA8 została zaprojektowana zgodnie z międzynarodowymi normami środowiskowymi i bezpieczeństwa. Posiada certyfikację morską oraz oznaczenia IP66, IP67, IP69, IP69K i Typ 4X (NEMA). Produkt spełnia wymagania dyrektyw europejskich i jest oznaczony znakiem CE. Brak szczegółowych numerów norm w dostarczonych danych – w razie potrzeby zalecamy weryfikację w kartach katalogowych Schneider Electric.

Zastosowanie

Płaska główka przycisku ZB4BA8 sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne, proste sterowanie w trudnych warunkach. Stanowi interfejs operatora do wydawania poleceń za pośrednictwem kompatybilnych bloków styków lub kompletnych przycisków.

• Sterowanie maszynami przemysłowymi (np. obrabiarki, prasy, linie produkcyjne) – metalowa ramka chroni przed uszkodzeniami mechanicznymi.
• Automatyka w środowiskach wilgotnych i zapylonych (zakłady spożywcze, oczyszczalnie, kopalnie) – wysoka odporność IP66/IP69K.
• Aplikacje wymagające odporności na wibracje i uderzenia (np. pojazdy ciężarowe, maszyny budowlane, porty) – chromowana konstrukcja i zakres temperatury -40…70°C.
• Sygnalizacja i przyciski bezpieczeństwa w rozdzielnicach na zewnątrz budynków – szary kolor umożliwia łatwe oznakowanie funkcji.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Główkę przycisku należy osadzić w otworze panelu o średnicy 22 mm (zalecana grubość panelu zgodnie z dokumentacją). Bloki styków i kompletne przyciski montuje się zatrzaskowo od tyłu – przed montażem sprawdź kompatybilność z katalogiem Harmony XB4. Momenty dokręcania oraz przekroje przewodów dobieraj według specyfikacji producenta bloku styków (nie są częścią tej główki). Upewnij się, że wybrana uszczelka i pierścień montażowy są prawidłowo osadzone, aby zachować deklarowany stopień ochrony.

FAQ

• Czy główka ZB4BA8 ma podświetlenie LED? Nie, jest to główka płaska bez oznaczenia – nie posiada wbudowanego źródła światła. W celu sygnalizacji świetlnej należy zastosować kompletny przycisk z podświetleniem lub oddzielny moduł LED z serii Harmony XB4.
• Jaki stopień ochrony ma ten produkt? Deklarowane stopnie ochrony to IP66, IP67, IP69 oraz IP69K, a także Typ 4X (NEMA). Oznacza to pełną odporność na pył, zanurzenie w wodzie oraz mycie strumieniem wysokociśnieniowym i gorącą wodą.
• Jakie tryby pracy realizuje główka? Dzięki wbudowanemu mechanizmowi sprężynowemu główka pracuje w trybie impulsowym (powrót po zwolnieniu nacisku). Nie jest to przełącznik zatrzaskowy – do uzyskania trybu podtrzymania wymagany jest odpowiedni blok styków (np. z funkcją zatrzasku).
