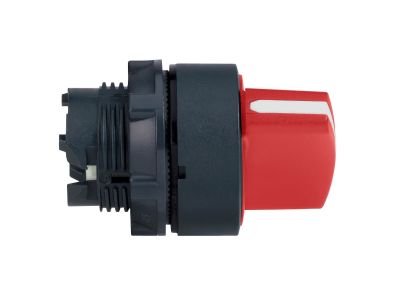

Główka przełącznika 2 pozycyjnego czerwony plastikowa Harmony XB5 | ZB5AD204 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 2 pozycyjnego ZB5AD204 firmy Schneider Electric z serii Harmony XB5 to czerwony element sterowniczy wykonany z wytrzymałego plastiku. Zapewnia ergonomiczny interfejs do wyboru trybów pracy maszyn dzięki mechanizmowi zatrzymania. Dzięki stopniowi ochrony IP69K oraz szerokiemu zakresowi temperatur od -40°C do 70°C sprawdza się w ekstremalnych warunkach przemysłowych. Montowana w otworze 22 mm, doskonale komponuje się z typowymi panelami sterowniczymi.

• Stopień ochrony IP69K: Odporność na kurz, strumienie wody pod wysokim ciśnieniem oraz uderzenia i wibracje – gwarancja niezawodnej pracy w trudnym środowisku, np. w przemyśle spożywczym czy myjniach.
• Zakres temperatur -40°C do 70°C: Pełna funkcjonalność zarówno w mroźnych halach, jak i w pobliżu źródeł ciepła – bez ryzyka uszkodzenia materiału.
• Plastikowa ramka: Zapewnia izolację elektryczną oraz odporność na większość środków chemicznych – idealna do instalacji wymagających separacji galwanicznej.
• Uniwersalny otwór montażowy 22 mm: Pasuje do standardowych puszek i paneli sterowniczych – łatwa integracja z istniejącą aparaturą.
• Modularna konstrukcja: Prosty montaż i demontaż główki bez narzędzi – ułatwia serwisowanie i modyfikację układu sterowania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z międzynarodowymi wymaganiami dotyczącymi stopni ochrony IP69K oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Główka przeznaczona jest do stosowania w obwodach sterowniczych niskiego napięcia.

Zastosowanie

Główka przełącznika 2 pozycyjnego ZB5AD204 znajduje zastosowanie wszędzie tam, gdzie operator musi wybrać jeden z dwóch trybów pracy maszyny lub urządzenia. Dzięki odporności na trudne warunki sprawdza się w różnych gałęziach przemysłu.

• Wybieranie trybów pracy (np. ręczny/automatyczny) na panelach sterowniczych maszyn produkcyjnych.
• Sterowanie sekwencjami w automatyce budynkowej – zmiana nastaw ogrzewania, wentylacji lub oświetlenia.
• Impulsowe przełączanie między dwoma stanami w układach styczników, przekaźników lub PLC.
• Stanowiska operatorskie w przemyśle spożywczym, chemicznym i myjniach wysokociśnieniowych.

Wskazówki Montażowe

Montaż główki przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu w obwodzie. Główkę należy zamocować w otworze panelu o średnicy 22 mm, zgodnie z instrukcją producenta. Przekrój przewodów oraz parametry styków w module bazowym (nie wchodzącym w skład główki) dobrać do prądu obciążenia. Przed rozpoczęciem prac upewnić się, że układ jest odłączony od zasilania.

FAQ

• Czy główka ZB5AD204 jest podświetlana? Nie, model ZB5AD204 nie posiada wbudowanego źródła światła. W przypadku potrzeby sygnalizacji świetlnej zaleca się wybór główki z modułem LED z tej samej serii Harmony XB5.
• Jaki stopień ochrony ma ta główka? Posiada stopień ochrony IP69K, co oznacza całkowitą odporność na kurz oraz ochronę przed strumieniami wody pod bardzo wysokim ciśnieniem i w podwyższonej temperaturze.
• Jak działa mechanizm zatrzymania? Po przekręceniu pokrętła w jedną z dwóch pozycji mechanizm blokuje je w wybranym położeniu – nie ma samoczynnego powrotu. Zmiana pozycji wymaga ponownego ręcznego przestawienia.
