Głowica termokurczliwa napowietrzna CHESK-F 36kV 240-400 | 309554 Cellpack

Opis i Kluczowe Cechy

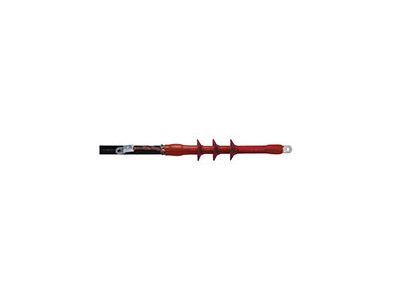

Głowica termokurczliwa napowietrzna CHESK-F o symbolu 309554 to kompletny zestaw na 3 fazy, przeznaczony do zakańczania kabli średniego napięcia 36 kV. Zakres przekroju żył 240–400 mm² zapewnia uniwersalne dopasowanie do przewodów o dużym przekroju. Końcówki śrubowe umożliwiają pewne i trwałe połączenie z szynami lub odłącznikami napowietrznymi. Technologia termokurczliwa gwarantuje szczelność i odporność na warunki atmosferyczne, co jest kluczowe w instalacjach zewnętrznych.

• Napięcie znamionowe 36 kV: przeznaczona do pracy w sieciach średniego napięcia, zapewnia bezpieczną izolację i wytrzymałość dielektryczną na poziomie wymaganym dla linii napowietrznych.
• Zakres przekroju 240–400 mm²: elastyczność montażu na kablach o dużym przekroju, bez konieczności stosowania dodatkowych redukcji – oszczędność czasu i materiału.
• Końcówki śrubowe w komplecie: ułatwiają szybkie i solidne podłączenie do aparatury rozdzielczej lub sieci napowietrznej, eliminują potrzebę lutowania lub zaciskania.
• Zestaw 3-fazowy: jedna jednostka magazynowa zawiera kompletne wyposażenie dla trzech żył – wygoda zakupu i minimalizacja ryzyka braków.
• Technologia termokurczliwa: po nagrzaniu skurcz tworzy trwałą, szczelną powłokę izolacyjną odporną na wilgoć, promieniowanie UV i zmiany temperatury – niezawodność w trudnych warunkach zewnętrznych.

Zgodność z Normami

Głowica CHESK-F jest produkowana zgodnie z obowiązującymi normami europejskimi dla osprzętu kablowego średniego napięcia. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności. Przed montażem należy zapoznać się z instrukcją producenta oraz przestrzegać lokalnych przepisów dotyczących instalacji elektroenergetycznych.

Zastosowanie

Głowica napowietrzna CHESK-F 36 kV znajduje zastosowanie wszędzie tam, gdzie konieczne jest zakończenie kabla SN i wyprowadzenie go do linii napowietrznej lub aparatury zewnętrznej.

• Zakańczanie kabli średniego napięcia w stacjach transformatorowych SN/nN z wyprowadzeniem napowietrznym.
• Łączenie kabli z odłącznikami, rozłącznikami lub izolatorami przelotowymi w rozdzielnicach zewnętrznych.
• Instalacje w elektrowniach wiatrowych i fotowoltaicznych, gdzie wymagane jest bezpieczne wyprowadzenie energii z transformatora do sieci napowietrznej.
• Modernizacja i remonty istniejących linii napowietrznych SN – szybka wymiana uszkodzonych głowic bez konieczności wymiany całego odcinka kabla.

Wskazówki Montażowe

Montaż głowicy termokurczliwej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do pracy przy sieciach średniego napięcia. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i uziemij kabel zgodnie z procedurami BHP. Szynę TH35 (DIN) stosuje się wyłącznie do mocowania aparatury modułowej – głowicę mocuje się bezpośrednio na kablu według instrukcji producenta. Przekrój żyły kabla należy dobrać w zakresie 240–400 mm². Podczas skurczu termicznego używać odpowiedniej opalarki z regulacją temperatury. Moment dokręcania końcówek śrubowych oraz długość odizolowania żyły – zgodnie z dokumentacją techniczną dostarczoną w opakowaniu.

FAQ

• Czy głowica jest przystosowana do montażu na kablu z izolacją XLPE? Tak, głowica CHESK-F jest przeznaczona do kabli z izolacją XLPE oraz papierowo-olejową (po odpowiednim przygotowaniu), jednak zawsze należy sprawdzić zgodność z danymi producenta kabla i głowicy.
• Jaki stopień ochrony IP ma zainstalowana głowica? Głowica po skurczeniu termicznym tworzy szczelną osłonę, jednak konkretny stopień ochrony zależy od poprawnego montażu i warunków zewnętrznych. Producent deklaruje odporność na działanie wilgoci i promieniowanie UV – dla instalacji napowietrznych standardem jest ochrona przed deszczem i bryzgami wody.
• Czy w zestawie znajdują się końcówki kablowe na każdą fazę? Tak, zestaw zawiera trzy kompletne głowice wraz z końcówkami śrubowymi – po jednej na każdą fazę. Do zestawu dołączona jest również instrukcja montażu oraz ewentualne akcesoria montażowe (uszczelki, smar itp.).
