Falownik trójfazowy Uwe=3x400V AC, Iwe=5A, Uwy=3x400V AC, Iwy=3,7A, Pmax=1,5kW | FA-3HX015 F&F

Alternatywny kod produktu: FA-3H015

Opis i Kluczowe Cechy

Falownik trójfazowy FA-3HX015 o mocy 1,5 kW przeznaczony jest do płynnej regulacji prędkości obrotowej asynchronicznych silników trójfazowych. Urządzenie zasilane napięciem 3x400 V AC (prąd wejściowy 5 A) zapewnia na wyjściu 3x400 V AC przy prądzie 3,7 A. Kompaktowa obudowa (185 x 120 x 165 mm) ułatwia zabudowę w szafie sterowniczej, a zaawansowany procesor DSP gwarantuje szybkie i precyzyjne sterowanie.

• Moc maksymalna 1,5 kW: umożliwia wydajne zasilanie silników asynchronicznych małej i średniej mocy z płynną regulacją obrotów.
• Sterowanie wektorowe (bezczujnikowe i z pętlą prędkości): zapewnia wysoki moment rozruchowy (do 180% przy 0,25 Hz) oraz precyzyjną kontrolę momentu napędowego w całym zakresie prędkości.
• Wbudowany port RS-485 z protokołem Modbus RTU: umożliwia zdalne sterowanie, nadzór i konfigurację pracy falownika w systemach automatyki przemysłowej.
• Wielofunkcyjny panel sterowniczy z funkcją hot-plug: pozwala na szybką konfigurację, przechowywanie do czterech kompletów nastaw oraz łatwe przenoszenie ustawień między urządzeniami.
• Programowalne wejścia/wyjścia (6 cyfrowych, 2 analogowe, 2 wyjścia analogowe, 2 tranzystorowe, 1 przekaźnikowe): dają swobodę dostosowania falownika do różnorodnych aplikacji sterujących.

Zgodność z Normami

Falownik FA-3HX015 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z obowiązującymi normami dla elektronicznych przekształtników częstotliwości, co gwarantuje bezpieczną i niezawodną pracę w standardowych warunkach przemysłowych.

Zastosowanie

Falownik trójfazowy FA-3HX015 znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna regulacja prędkości obrotowej silników asynchronicznych. Dzięki wszechstronnym funkcjom sterowania i komunikacji sprawdza się w różnych gałęziach przemysłu i automatyki budynkowej.

• Sterowanie prędkością wentylatorów, pomp i sprężarek w systemach HVAC.
• Napędy przenośników taśmowych, podajników i wind towarowych.
• Zastosowania w maszynach pakujących, obrabiarkach i liniach produkcyjnych.
• Automatyka budynkowa – regulacja obrotów silników w klimatyzacji, wentylacji i instalacjach wodociągowych.

Wskazówki Montażowe

Montaż falownika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnie odłączonym napięciu zasilania. Urządzenie należy zamocować na płycie montażowej w szafie sterowniczej w pozycji pionowej, zapewniając swobodny przepływ powietrza wokół radiatora – temperatura otoczenia nie może przekraczać 40°C ani spadać poniżej -10°C. Przekroje przewodów zasilających i silnikowych dobrać do prądu znamionowego zgodnie z obowiązującymi normami. Przed pierwszym uruchomieniem sprawdzić parametry silnika i skonfigurować falownik zgodnie z dokumentacją producenta.

FAQ

• Czy falownik FA-3HX015 można programować do pracy cyklicznej? Tak, urządzenie posiada tryb PLC umożliwiający zaprogramowanie do siedmiu kroków pracy (z przypisaną prędkością, czasem przyspieszania i czasem trwania), realizowanych jednorazowo lub cyklicznie.
• Jaki maksymalny moment rozruchowy może osiągnąć ten falownik? Dzięki sterowaniu wektorowemu moment rozruchowy może wynieść do 180% wartości znamionowej przy częstotliwości 0,25 Hz, co zapewnia pewny rozruch nawet przy dużym obciążeniu.

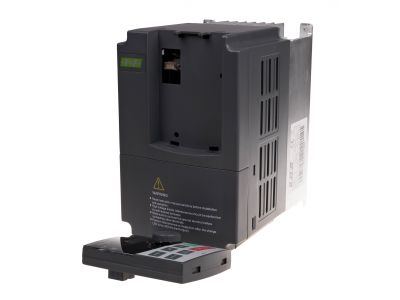

• Czy panel sterowniczy można odłączyć podczas pracy? Panel podłączany jest na zasadzie hot-plug, co oznacza możliwość podłączenia i odłączenia bez wyłączania zasilania falownika. Umożliwia to wygodną konfigurację oraz przenoszenie nastaw między urządzeniami.
