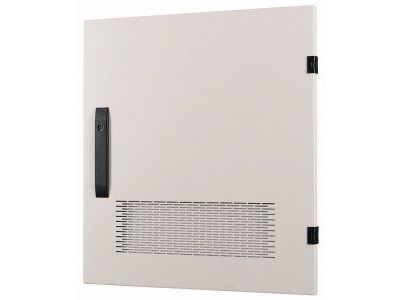

Drzwi wentylacyjne lewe IP31, 640x1000mm (WxS), na całą szerokość pola, XSDMLV0610 | 285507 Eaton

Alternatywny kod produktu: XSDMLV0610

Opis i Kluczowe Cechy

Drzwi wentylacyjne lewe Eaton XSDMLV0610 przeznaczone są do rozdzielnic niskiego napięcia serii xEnergy Main NN. Wykonane w technologii wentylacyjnej umożliwiają odprowadzanie ciepła z wnętrza rozdzielnicy, jednocześnie zapewniając stopień ochrony IP31. Wymiary: wysokość 640 mm, szerokość 1000 mm – konstrukcja pokrywa całą szerokość pola, co ułatwia dostęp i montaż aparatury.

• Stopień ochrony IP31: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm oraz przed pionowo padającą wodą (np. krople kondensatu) – zwiększa bezpieczeństwo pracy urządzeń wewnątrz rozdzielnicy.
• Wymiary 640 x 1000 mm (wys. x szer.): Dedykowane do standardowych pól rozdzielnic xEnergy Main NN, zapewniają pełne pokrycie otworu i łatwy montaż na całej szerokości.
• Konstrukcja wentylacyjna: Szczeliny wentylacyjne umożliwiają naturalny przepływ powietrza, co zapobiega przegrzewaniu się aparatury w rozdzielnicy i wydłuża jej żywotność.
• Otwieranie lewe: Zawiasy montowane po lewej stronie – ułatwia dostęp do wnętrza rozdzielnicy w konfiguracjach, gdzie prawa strona przeznaczona jest na inne elementy.
• Przeznaczenie do rozdzielnic Eaton xEnergy Main NN: Systemowa kompatybilność z obudowami i szynami tej serii – bezproblemowa integracja bez konieczności modyfikacji.

Zgodność z Normami

Drzwi wentylacyjne Eaton XSDMLV0610 są zgodne z wymogami norm europejskich oraz posiadają certyfikat CE. Producent zapewnia, że wyrób spełnia standardy bezpieczeństwa i jakości obowiązujące w branży elektroinstalacyjnej. Stopień ochrony IP31 odpowiada wymaganiom normy IEC/EN 60529.

Zastosowanie

Drzwi przeznaczone są do rozdzielnic niskiego napięcia Eaton xEnergy Main NN, szczególnie w instalacjach wymagających odprowadzania ciepła i ochrony przed przedostawaniem się ciał stałych.

• W rozdzielnicach głównych w budynkach przemysłowych i użyteczności publicznej – wentylacja i ochrona przed kurzem.
• W polach z aparaturą generującą ciepło (styczniki, zasilacze, przekształtniki) – naturalna cyrkulacja powietrza obniża temperaturę.
• W rozdzielnicach w pomieszczeniach suchych, gdzie wymagany jest stopień ochrony IP31 (np. na korytarzach, w kotłowniach bez zapylenia).
• Jako element modernizacji istniejących rozdzielnic xEnergy – wymiana drzwi pełnych na wentylowane w celu poprawy chłodzenia.

Wskazówki Montażowe

Montaż drzwi wentylacyjnych oraz wszelkie prace w rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do montażu należy bezwzględnie odłączyć napięcie zasilające rozdzielnicę. Drzwi montuje się na ramie pola rozdzielnicy xEnergy Main NN przy użyciu dostarczonych zawiasów i zamków. Nie dokręcać wkrętów z nadmiernym momentem – zaleca się stosowanie wartości podanych w dokumentacji technicznej producenta. Przekrój przewodów (jeśli przewidziano) dobrać do obciążenia zgodnie z normami.

FAQ

• Czy drzwi są dostarczane z zamkiem? Produkt XSDMLV0610 to podstawowe drzwi wentylacyjne lewe. Informacji o fabrycznym zamku nie podano w danych – zalecamy sprawdzenie karty katalogowej lub kontakt z doradcą technicznym Eaton.
• Jaki jest stopień ochrony – IP31 czy IP30? Zgodnie z nazwą pełną produktu, stopień ochrony wynosi IP31. Oznacza to ochronę przed ciałami stałymi 2,5 mm oraz przed kroplami wody padającymi pionowo (bez ciśnienia).
• Czy drzwi pasują do rozdzielnic innych producentów? Drzwi zaprojektowano specjalnie dla rozdzielnic Eaton xEnergy Main NN. Montaż w obudowach innych marek może wymagać przeróbek – zalecamy stosowanie dedykowanych komponentów.
