Cokół łączący 400 PCP04 PCP04 | PCP04 Hoffman (Eldon)

Opis i Kluczowe Cechy

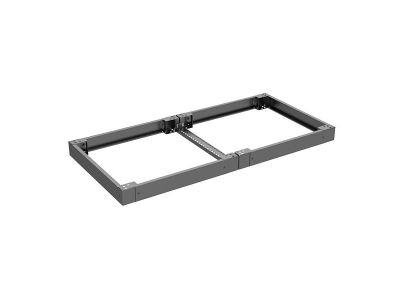

Cokół łączący PCP04 o szerokości 400 mm to zaawansowany element konstrukcyjny dedykowany do systemów obudów marki Hoffman (Eldon). Głównym zadaniem profilu PCP04 jest pełnienie funkcji stabilizatora mechanicznego w układach szeregowych, co jest kluczowe dla zachowania sztywności całej rozdzielnicy. Wykonanie z wysokiej jakości płyty stalowej o grubości 2 mm gwarantuje wyjątkową odporność na obciążenia statyczne oraz trwałość mechaniczną. Powierzchnia została zabezpieczona proszkową powłoką strukturową w kolorze RAL 7022, co zapewnia wysoką odporność na korozję i estetyczny wygląd dopasowany do standardów przemysłowych.

• Stabilizacja konstrukcji: Profil usztywnia połączenia między sąsiednimi sekcjami cokołów.
• Zarządzanie okablowaniem: Umożliwia swobodne i bezpieczne prowadzenie przewodów pod obudowami, chroniąc je przed uszkodzeniami mechanicznymi.
• Uniwersalny wzorzec otworów: Perforacja przystosowana do nakrętek klatkowych oraz wkrętów M5x10 pozwala na szybki montaż dodatkowych akcesoriów wspierających.
• Elastyczność montażu: W przypadku cokołów o wysokości 200 mm, profil PCP04 może być zamontowany na trzech różnych poziomach (górnym, środkowym lub dolnym), co pozwala na optymalne dostosowanie przestrzeni do potrzeb instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi obowiązującymi w sektorze elektro-technicznym. Wykorzystanie stali o grubości 2 mm oraz profesjonalne wykończenie lakiernicze RAL 7022 zapewnia zgodność z wymaganiami dotyczącymi wytrzymałości mechanicznej obudów sterowniczych i rozdzielczych. System montażowy oparty na śrubach M5 i nakrętkach klatkowych jest zgodny z powszechnie stosowanymi standardami w prefabrykacji rozdzielnic, co ułatwia integrację z innymi komponentami systemów Hoffman i Eldon.

Zastosowanie

Cokół łączący PCP04 znajduje szerokie zastosowanie w profesjonalnych instalacjach przemysłowych, gdzie wymagana jest budowa rozbudowanych zestawów szaf sterowniczych. Jest niezastąpiony w sytuacjach, gdy konieczne jest przeprowadzenie magistrali kablowych lub grubych wiązek zasilających pod poziomem montażowym obudowy. Dzięki możliwości zakotwiczenia cokołów do podłoża przed osadzeniem na nich szaf, profil ten znacząco ułatwia logistykę montażu na obiekcie. Idealnie sprawdza się w centrach danych, halach produkcyjnych oraz w rozdzielniach głównych niskiego napięcia.

Wskazówki Montażowe

Montaż profilu PCP04 powinien odbywać się zgodnie z poniższymi zaleceniami inżynieryjnymi:

• Przygotowanie podłoża: Przed montażem obudów zaleca się połączenie cokołów za pomocą profili PCP i ich precyzyjne wypoziomowanie oraz zakotwiczenie do fundamentu.
• Dobór wysokości: W cokołach o wysokości 200 mm należy wybrać jeden z trzech poziomów montażu, biorąc pod uwagę promień gięcia wprowadzanych kabli.
• Moment dokręcania: Podczas stosowania wkrętów M5x10 należy zachować odpowiedni moment dokręcania, aby zapewnić trwałość połączenia i ciągłość elektryczną (uziemienie strukturalne).
• Akcesoria: Wykorzystaj nakrętki klatkowe do montażu dodatkowych uchwytów kablowych bezpośrednio na profilu PCP.

FAQ

1. Czy zestaw zawiera wszystkie niezbędne elementy montażowe?
Tak, zestaw składa się z 2 profili stalowych oraz kompletu akcesoriów montażowych niezbędnych do poprawnej instalacji.

2. Czy profil PCP04 można stosować w cokołach innych producentów?
Profil jest dedykowany do systemu cokołów Hoffman (Eldon). Zastosowanie w systemach innych marek może wymagać dodatkowej adaptacji i nie jest zalecane bez weryfikacji rozstawu otworów.

3. Jaką funkcję pełni powłoka RAL 7022?
Jest to proszkowa powłoka strukturowa, która nie tylko chroni stal przed utlenianiem, ale również zapewnia wysoką odporność na zarysowania podczas prac instalacyjnych.
