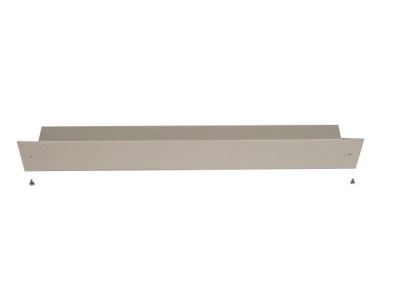

Cokół do rozdzielnic, część przednia, wys. 100mm, XVTL-SO100/F-10 | 114628 Eaton

Opis i Kluczowe Cechy

Cokół do rozdzielnic XVTL-SO100/F-10 to kluczowy element konstrukcyjny dedykowany do profesjonalnych systemów rozdzielnic stojących serii XVTL marki EATON. Produkt stanowi przednią część podstawy o wysokości 100 mm, która zapewnia stabilne posadowienie szafy oraz tworzy niezbędną przestrzeń do bezpiecznego wprowadzenia i ułożenia kabli zasilających oraz sterowniczych. Wykonany z wysokiej jakości materiałów, cokół jest w pełni kompatybilny z systemem rozdzielnic o prądzie znamionowym do 2500 A, co czyni go idealnym rozwiązaniem dla wymagających instalacji przemysłowych.

• Wysokość 100 mm: Optymalny wymiar pozwalający na zachowanie ergonomii montażu przy jednoczesnym zapewnieniu odpowiedniego promienia gięcia grubych kabli energetycznych.
• Kompatybilność systemowa: Element zaprojektowany specjalnie dla serii XVTL, współpracujący z szafami o wysokościach 1400, 1600, 1800 oraz 2000 mm.
• Solidność wykonania: Konstrukcja wspiera I klasę ochronności urządzenia, gwarantując ciągłość połączeń ochronnych i bezpieczeństwo użytkowania.
• Integracja z Profi+: Pełna kompatybilność z osprzętem systemu Profi+ umożliwia elastyczną rozbudowę i adaptację rozdzielnicy do specyficznych potrzeb projektowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskonapięciowych. Cokół XVTL-SO100/F-10 wspiera utrzymanie stopnia ochrony IP40 lub IP55 (w zależności od konfiguracji całej obudowy), co jest kluczowe w środowiskach o podwyższonym zapyleniu lub wilgotności. Zastosowanie oryginalnych komponentów EATON gwarantuje pełną certyfikację zestawu zgodnie z normą IEC/EN 61439, co jest niezbędne przy odbiorach technicznych instalacji elektroenergetycznych.

Zastosowanie

Cokół XVTL-SO100/F-10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budownictwie przemysłowym oraz komercyjnym. Jest niezastąpiony przy budowie:

• Głównych rozdzielnic niskiego napięcia w zakładach produkcyjnych.
• Centrów sterowania silnikami (MCC) opartych na systemie XVTL.
• Rozdzielnic obiektowych w budynkach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność i estetyka montażu.
• Systemów z niestandardową aparaturą kontrolno-pomiarową, dzięki bogatemu osprzętowi dodatkowemu.

Wskazówki Montażowe

Montaż cokołu XVTL-SO100/F-10 powinien być przeprowadzony na wypoziomowanym podłożu, co zapewnia stabilność całej kolumny rozdzielczej. Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe skręcenie: Użycie dedykowanych śrub montażowych dostarczonych przez producenta w celu zapewnienia odpowiedniej sztywności mechanicznej.
• Ciągłość elektryczną: Zapewnienie poprawnego połączenia z systemem uziemiającym rozdzielnicy, co jest kluczowe dla zachowania I klasy ochronności.
• Dostęp kablowy: Wykorzystanie przestrzeni 100 mm do swobodnego manewrowania przewodami przed ich wprowadzeniem na szyny lub zaciski aparatów.
• Zabudowę szeregową: W przypadku łączenia szaf w zestawy, należy stosować odpowiednie elementy łączące cokoły, aby zachować spójność konstrukcyjną całego ciągu.

FAQ

• Czy cokół pasuje do wszystkich szaf XVTL? Tak, cokół jest dedykowany do serii XVTL i pasuje do szaf o szerokości odpowiadającej modelowi F-10, niezależnie od ich wysokości (od 1400 do 2000 mm).
• Jaki stopień ochrony zapewnia ten element? Cokół jest przystosowany do pracy w systemach o stopniu ochrony IP40 oraz IP55, pod warunkiem zastosowania odpowiednich uszczelnień i pozostałych elementów obudowy.
• Czy w zestawie znajdują się boki cokołu? Opis dotyczy części przedniej (F - Front). Do skompletowania pełnego cokołu należy dobrać odpowiednie części boczne oraz ewentualnie część tylną, zależnie od konfiguracji montażowej.
