Cewka LX9F TeSys F 220-230VAC 40/400Hz niskie zużycie | LX9FF220 Schneider Electric

Opis i Kluczowe Cechy

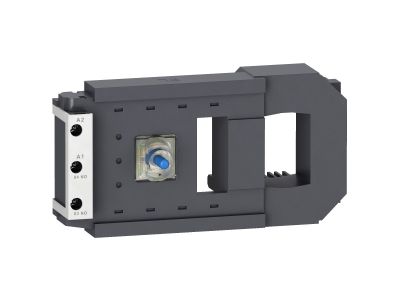

Cewka LX9F (symbol LX9FF220) z rodziny TeSys F jest przeznaczona do styczników serii LC1F115 oraz LC1F150. Zasilana napięciem 220–230 V AC o częstotliwości 40/400 Hz, wyróżnia się niskim zużyciem energii w stanie trzymania. Rezystancja trzymania wynosi 2190 Ω w temperaturze 20°C, a indukcyjność obwodu zamkniętego to 7,7 H. Czasy zadziałania: otwieranie 130 ms, zamykanie 35 ms – zapewniają szybką i niezawodną pracę układu sterowania.

• Napięcie zasilania 220–230 V AC 40/400 Hz: kompatybilność z typowymi instalacjami przemysłowymi i elastyczność przy różnych częstotliwościach.
• Niskie zużycie energii: zoptymalizowany pobór mocy w stanie trzymania ogranicza straty cieplne i wydłuża żywotność stycznika.
• Rezystancja trzymania 2190 Ω w 20°C: stabilna praca cewki przy minimalnym prądzie podtrzymania.
• Indukcyjność obwodu zamkniętego 7,7 H: odpowiednia charakterystyka magnetyczna do niezawodnego zwierania styków stycznika.
• Czasy zadziałania: otwieranie 130 ms, zamykanie 35 ms: szybka reakcja układu sterowania, istotna w aplikacjach wymagających precyzyjnego przełączania.

Zgodność z Normami

Produkt przeznaczony do montażu w rozdzielnicach i szafach sterowniczych zgodnie z obowiązującymi normami europejskimi. Posiada certyfikat CE. Dokładne numery norm nie zostały podane w dokumentacji – zalecamy weryfikację zgodności z wymaganiami konkretnej instalacji.

Zastosowanie

Cewka LX9F jest przeznaczona do montażu na stycznikach serii TeSys F. Znajduje zastosowanie w układach sterowania silnikami, oświetleniem, ogrzewaniem oraz w automatyce budynkowej i przemysłowej.

• Sterowanie silnikami elektrycznymi w aplikacjach przemysłowych i komercyjnych.
• Załączanie i wyłączanie obwodów oświetlenia, grzejników i innych odbiorników.
• Generowanie impulsów sterujących dla przekaźników, styczników pomocniczych lub wejść PLC.
• Automatyka budynkowa – sterowanie systemami HVAC, roletami, bramami.

Wskazówki Montażowe

Montaż cewki mogą wykonywać wyłącznie wykwalifikowani elektrycy z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Cewkę montuje się zgodnie z instrukcją producenta na odpowiednim styczniku TeSys F. Przewody przyłączeniowe należy zabezpieczyć odpowiednimi końcówkami, a moment dokręcania połączeń dostosować do specyfikacji zawartej w dokumentacji. Przekrój przewodów dobrać do spodziewanego prądu cewki (na podstawie rezystancji i napięcia). Po zamontowaniu sprawdzić poprawność działania.

FAQ

• Jakie napięcie zasilania ma cewka LX9FF220? Zasilana jest napięciem 220–230 V AC o częstotliwości 40/400 Hz.
• Do jakich styczników pasuje ta cewka? Jest przeznaczona do styczników TeSys F, w szczególności modeli LC1F115 i LC1F150.
• Co oznacza „niskie zużycie” w opisie? Oznacza zoptymalizowany pobór mocy w stanie trzymania, co zmniejsza straty cieplne i wydłuża żywotność.
